模块介绍：

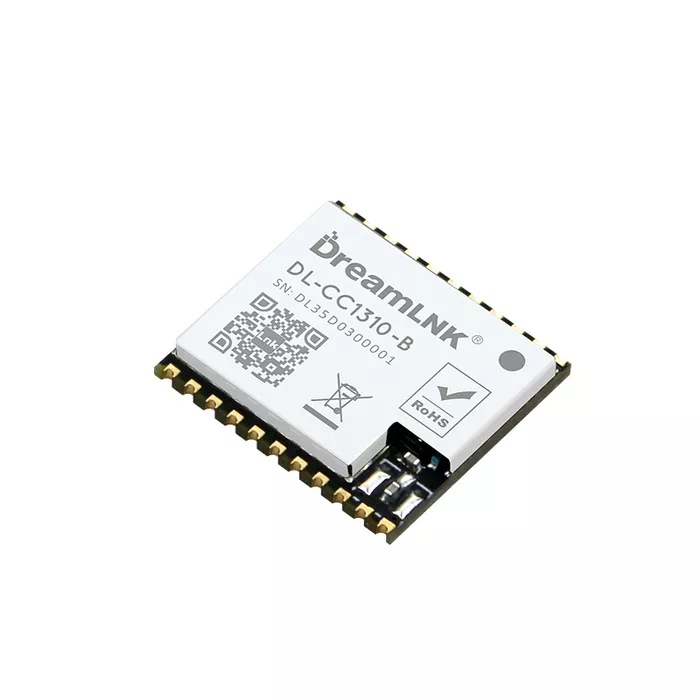

DL-CC1310-B 是骏晔科技基于 TI 公司 CC1310（内置双核 ARM）射频芯片研发的 AT 指令无线串口模块（UART）。其支持窄带通讯，带有 DSSS 扩频，高效率的接收及-124dBm 的灵敏度使得射频在 420-510MHz/860-950MHz 频段中具有出色的射频性能和超强的抗干扰性。
模块内置功能完整的 AT 指令, 指令支持 1920-256000 任意串口波特率，可提高通讯效率，同时实现了多种无线速率和功能的配置，包括有远距离扩频模式和通用模式、 支持无线电唤醒功能、不同的配置可以为远距离通讯或电池供电等应用提供了简易高效的解决方案, 并且软件内部支持准确的信号强度指示, 支持自动信道空闲发射，有效降低信号碰撞的几率。
模块采用集成 RF 控制器（Cortex®-MO） 和性能强大的 Arm® Cortex®-M3 处理器相结合，主频时钟速率最高可达 48MHz，出厂已内置低功耗多功能无线串口程序，用户也可以基于 TI 开发套件根据需要进行二次开发。
模块特点：
硬件特性：
● 支持宽电源电压范围：1.8~3.8V；
● 模块休眠电流 <1uA；
● 高效的接收性能 RX 电流：5.5mA；
● 发射效率高
TX（+10dBm 时）：17mA；
TX（+14dBm 时）：27mA；
● 出色的接收器灵敏度；
远距离模式 0.625kbps 下为–124dBm；
50kbps 时为–110dBm；
● 准确的信号强度指示和信道评估。
软件特点：
● 使用 AT 指令进行配置及保存，方便开发及调试；
● 支持透传模式进行数据传输；
● 透传模式下支持对数据流进行控制；
● 支持 1920-256000bps 任意串口波特率；
● 支持 0.6kbps-500kbps 的无线速率；
● 内置无线电唤醒(间隔性接收)，大大增加电池待机时间；
● 内置等待信道空闲发射，有效降低同频信号碰撞的几率；
● 支持任意时候 RSSI 获取，进行信道空闲检测；
● 支持手动快速跳频，避免同频干扰；
● 可以实现定点传输，广播及监听传输方式。
应用领域：
● 高级无线抄表架构 （水表、电表、气表）
● 超远距离数据通讯
● 智能家居系统
● 无线传感器网络
● 工业自动化数据采集
● 野外数据遥控、遥测
● 各种变送器，流量计智能仪表
● 楼宇自动化与安防
● 矿山石油设备监测测控制
● 环境、节能、温度监测
● 智能交通、智能电力
● 智能机器人
● 家居及楼宇自动化
● 无线报警及安防系统
● 工业监控
● 无线 M-BUS
引脚定义：
| 引脚定义 | ||
| 定义 | IO 类型 | 功能说明 |
| VCC | 电源 | 为了保证性能, 供电电压稳定≥2.5V |
| GND | 电源 | 参考地 |
| ANT | 模拟 | 射频信号输入/输出端口, ANT 端口预留匹配电路, 走线使用 50 Ω阻抗匹配，铺地并在周围加过孔 |
| DIO1(AUX) | 输出 | 用于指示模块工作状态， 开机初始化或者模式唤醒初始化： 0: 设备初始化完毕, 可以进行串口传输 1: 未初始化完毕, 不可以进行串口传输 AT 指令下 0: 空闲 1: TX 缓冲区已满, 需要等待变为低电平再传输 透传和无线电唤醒模式下： 0: 空闲 1: 模块收到数据,并且在设定的延时后通过串口输出数据 向模块传输数据时 0: 缓冲区为空(发送完毕)/缓冲区未满 1: 缓冲区非空/缓冲区已满, (AT+AUXM 指令可以配置两种行为) |
| DIO2(UART-RX) | 输入 | TTL 串口输出，连接到外部 RXD 输入引脚 |
| DIO3(UART-TX) | 输出 | TTL 串口输入，连接到外部 TXD 输出引脚 |
| DIO4(M0) | 输入 | AT 与透传切换, 内部上拉, 0: 透传模式 1: AT 指令模式 |
| DIO5(M1) | 输入 | 控制模块休眠, 内部上拉 0: 休眠(或无线电唤醒) 1: 唤醒 |
| DIO6-DIO14 | 输出/输入 | 普通 IO, 暂无功能, 可定制实现以下功能: 1 ADC 检测 2 键值快速发射 3 射频状态指示 4 PA 控制 如果不使用，一定要悬空 |
注意: 调试时如果 DIO4(M0) DIO5(M1) 悬空，则是 AT 指令模式， 方便进行测试
当进入到休眠模式后这两个脚会浮空，需要接到确定的电平上，否则会产生漏电
产品尺寸：
技术指标：
参数 | 最小 | 典型 | 最大 | 单位 | 备注 |
运行条件 | |||||
工作电压 | 2.2 | 3.3 | 3.8 | V | 高于电压范围可能会损坏模组 |
IO电压范围 | 1.8 | 3.3 | 4.1 | V | 工作电压 + 0.3,最大4.1V |
工作温度范围 | -40 | 25 | 85 | ℃ | |
电流消耗 | |||||
射频接收电流 | 5 | 5.5 | 6.1 | mA | @射频接收电流(单片机休眠) |
接收工作电流 | 6 | 6.8 | 8 | mA | @整体接收电流 |
发射电流 | 32 25 15 | 35 27 17 | 38 29 20 | mA | @433M 15dBm 峰值 @433M 14dBm 峰值 @433M 10dBm 峰值 |
27 16 | 29 18 | 32 21 | mA | @868M 14dBm 峰值 @868M 10dBm 峰值 | |
27 16 | 29 18 | 32 21 | mA | @915M 14dBm 峰值 @915M 10dBm 峰值 | |
待机电流 | 1 | 1.5 | 2 | mA | @射频接收功能停止 |
休眠电流 | 0.2 | <1 | 2 | uA | @M1=0 |
射频参数 | |||||
推荐频率范围 | 420 | 433 | 510 | MHz | @433M频段模块 |
840 | 868/915 | 930 | MHz | @868M 915M频段模块 | |
发射功率范围 | -10 | 14 | 15 | dBm | @0-10dBm 为1dbm分辨率 |
FSK接收最高灵敏度 | -120 | -124 | -127 | dBm | @868M 915M @625bps |
-119 | -122 | -124 | dBm | @433M @625bps | |
FSK速率范围 | 0.625 | 9.6 | 500 | Kbps | @具体见表18 |
无线电唤醒模式消耗 | 0.04 | mAH | @AT+RXGAS=500 | ||
推荐连接图 ：
引脚连接注意：
1、DIO2 RX,DIO3 TX 用于数据传输,应该和外部的 MCU UART 引脚进行反接。
2、AUX M0 M1 RESET 用于控制模块，都需要与外部 MCU GPIO 口进行连接。
3、DIO4(M0) DIO5(M1)内部带上拉,进入休眠会自动变为浮空,需要接到确定的电平上,否则会产生漏电。
4、没有用到的 DIO 如图中打 x 的引脚进行悬空即可。
