模块介绍：

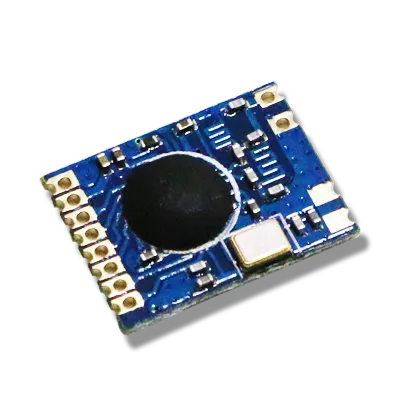

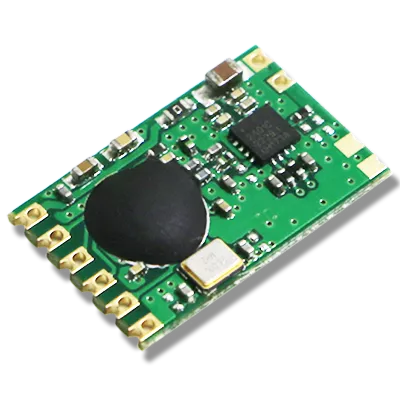

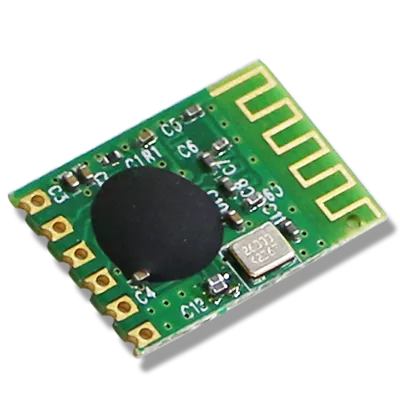

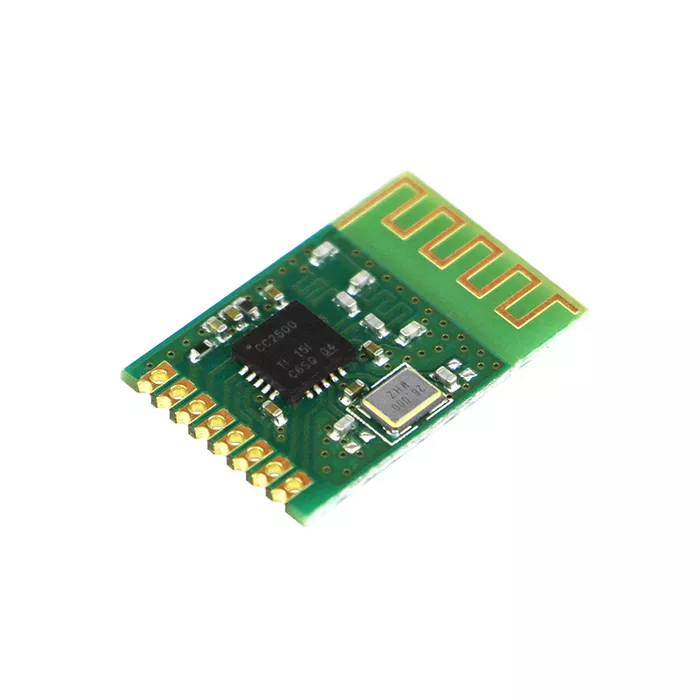

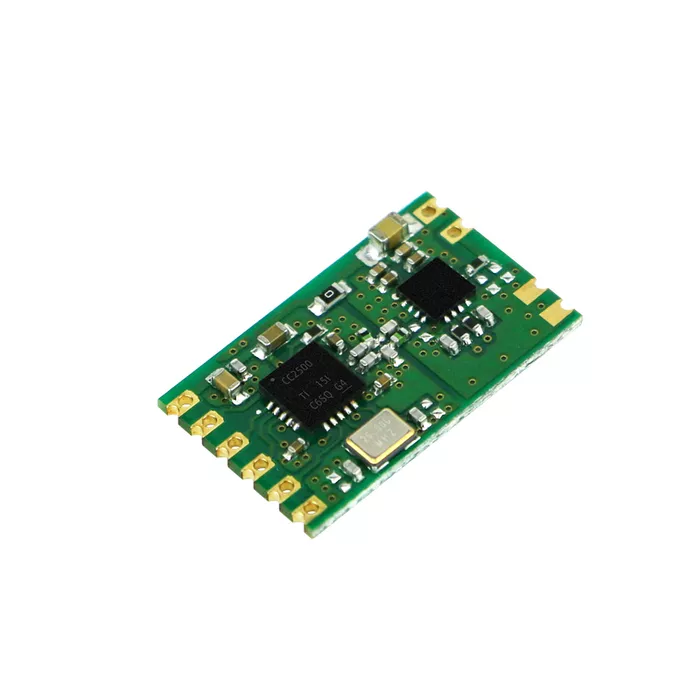

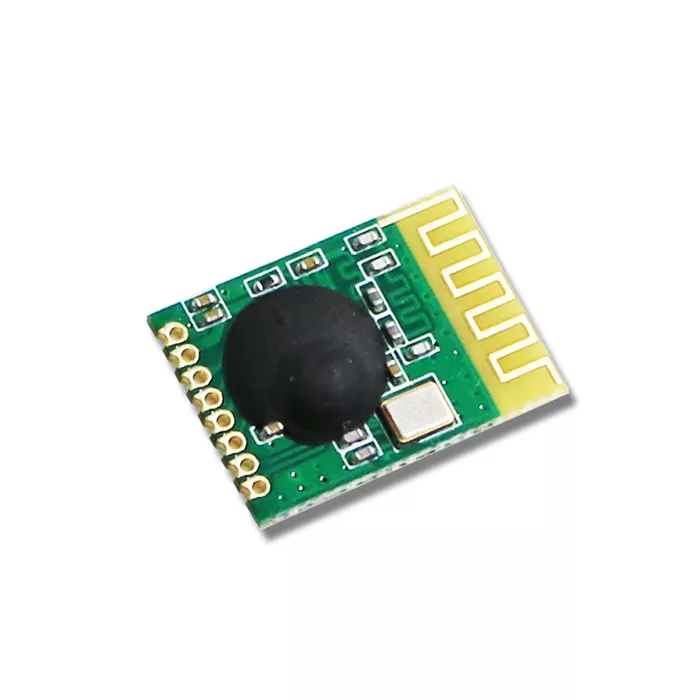

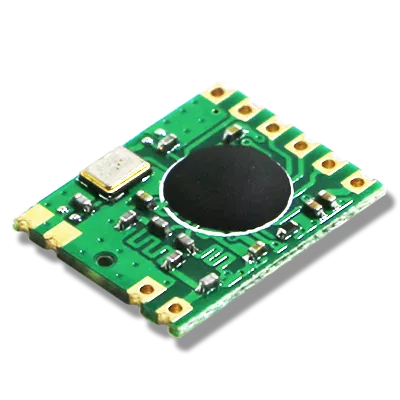

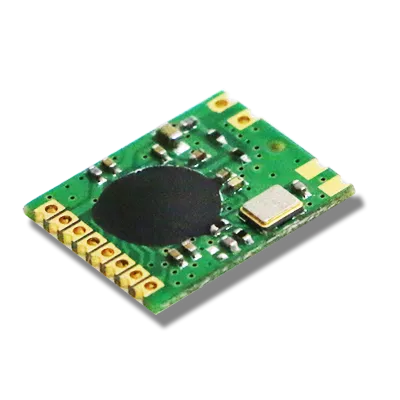

DL-24A 基于TI-Chipcon 的CC2500 无线收发芯片设计，是一款体积小巧的、性价比高、远距离的无线收发模块。该2.4G 模块广泛应用于智能家居、玩具航模、近距离数传控制领域。灵敏度可以达到-98dbm，最高传输速率达到500Kbps，输出功率通过寄存器配置范围-30dbm 至+1dbm。模块集成了所有射频相关功能，用户不需要对射频电路设计深入了解，就可以使用本模块轻松开发出性能稳定、可靠性高的无线产品，缩短开发周期。模块采用SMD、DIP 两种接口模式，但由于黑胶和里面的绑线热胀系数不同，绑定模块需要人工焊接。模块尺寸较小，方便应用于便携式产品，且通过与低功耗MCU 配合可很好地满足低功耗系统的要求。
模块特点：
● 空旷60 米传输距离（250Kbps）
● 工作频率2400-2483MHz
● 工作电压：1.8V-3.6V
● 可编程载波侦测，数字RSSI 输出
● 卓越的选择性及带外隔离性能
● 采用沉金板绑定工艺，性价比极高
● 高效的SPI 四线接口
模块特点：
● 无线游戏控制器
● 无线键盘、鼠标
● 消费电子产品及玩具航模
● 无线话音音频
● 数据监测传输
● 智能家居控制
● 支持射频（RF）技术的遥控器
引脚定义
| 引脚 | 定义 | 功能说明 | 备注 |
| 1 | VCC | 电源电压，直流1.8-3.6V | |
| 2 | MOSI | SPI 数据输入，MOSI | |
| 3 | SCLK | SPI 接口的CLOCK 信号线 | |
| 4 | MISO | SPI 数据输出，MISO | |
| 5 | CSN | CSN=0 有效 | |
| 6 | GND | 接地，和系统共地 | |
| 7 | ANT | 天线接口，标准50Ω天线 |
产品尺寸
DL-24A 技术指标
直流特性
| 描述 | 最小值 | 最大值 | 单位 |
| 电源电压 | 1.8 | 3.6 | V |
| 工作电流 | RX ＜17mA | TX=22mA@0dbm | mA |
| 待机电流 | ＜1uA | 微安 | |
| IO 端口电压 | Vss-0.3 | Vdd+0.3 | V |
| 工作温度 | -20 | +75 | ℃ |
射频特性（除非另有说明，否则温度 25℃，VCC 3.3V）
| 序号 | 特性 | 指标参数范围 | 单位 | ||
| 最小值 | 标准 | 最大值 | |||
| 1 | 应用频率范围 | 2400 | 2483.5 | MHz | |
| 2 | 频率间隔 | 100K | Hz | ||
| 3 | 发射功率 | dBm | |||
| 4 | 接收灵敏度 | -89 | dBm | ||
| 5 | 调制方式 | GFSK | 2-FSK | 00K | MSK |
| 6 | 传输速率 | 1.2 | 500 | Kbps | |
| 7 | 谐波功率 | 1.5 | 500 | dBm | |
| 8 | 通讯距离 | 80 | 100 | M | |
| 9 | 速率2.4K 时，灵敏度 | -104 | dBm | ||
| 10 | OOK 调制模式，速率 | 100 | Kbps | ||
| 11 | 休眠待机功耗 | 0.9 | MHz | ||
| 12 | 晶体精度 *3225/ 2*6 | 10 | PPM | ||
