模块介绍：

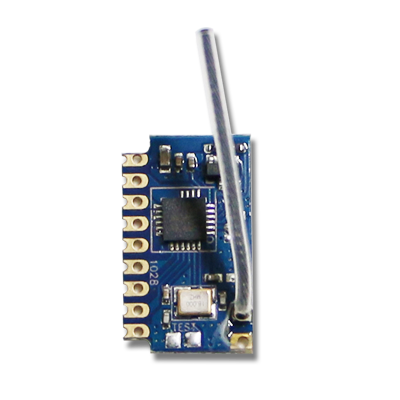

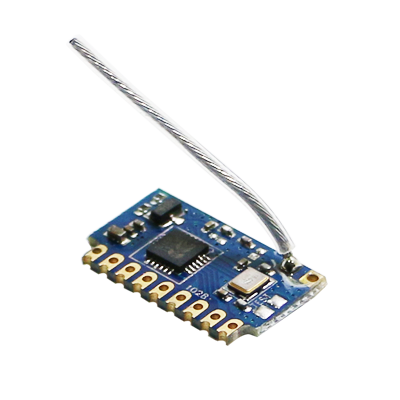

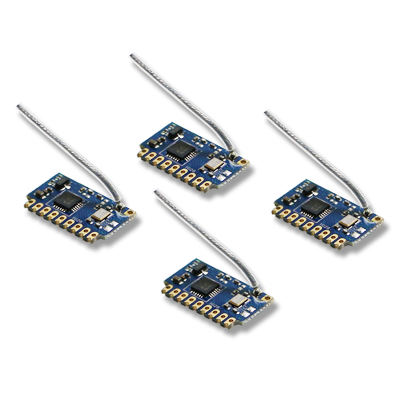

DL-BK24C是一款体积小巧的、低成本、远距离2.4G无线串口模块。采用高性价比2.4G内置MCU芯片， 发射功率12dBm， 无阻挡收发距离可达到100多米， 可以实现双向数据透明传输， 可以实现多发1收， 或者1发多收， 互不干扰， 数据由用户的MCU来处理。模块内含2.4G初始化及串口通讯程序， 无需用户编程， 只需要连接硬件， 选择需要的波特率及频率通道即可实现无线数据传输。
模块具有（4800/9600/14400/19200）波特率选择端口， 上电默认9600，模块具有4种频率（2458/2463/2468/2473）选择端口， 上电默认2473， 模块具有一个CE休眠控制端口（默认上电工作）客户可以用MCU来控制模块进入休眠与唤醒的工作模式 ， 降低待机电流。
DL-BK24C采用双面焊盘， 用户可以把模块直接插在线路板上用波峰焊接。
模块特点：
● 工作频率：2.4G(4信道)
● 工作电压：2.8~3.6V (推荐3.3V)
● 发射功率：12dBm
● 发射电流：58mA
● 接收工作电流：24mA
● 休眠电流：3.5uA
● 接收灵敏度：-95dBm
● 数据波特率：4800/9600/14400/19200
● 频率信号通道：2457/2463/2468/2473M
● 数据传输模式: 透明传输
● 温度范围：-20~60℃
应用领域：
● 智能控制系统，数据传输
● 无线传感器， 无线控制器
● 无线安防报警系统
● 遥控LED, 遥控窗帘
● 无线遥控系统
| 产品说明书 |
【用户手册】DL-BK24C规格书  |
引脚定义
| 引脚 | 定义 | 功能说明 | 备注 |
| 1 | VDD | 正电源 2.8~3.6V, 推荐 3.3V | |
| 2 | CE | 休眠端口 默认拉高 拉低休眠 | |
| 3 | RXD | 数据输出 TTL(接用户 TX) | |
| 4 | TXD | 数据输入 TTL(接用户 RX) | |
| 5~6 | N1 N2 | 波特率选择 默认 9600 见选择表 | |
| 7~8 | N3 N4 | 频率通道悬着 默认 2473M 见选择表 | |
| 9 | GND | 模块地线 |
产品尺寸
