模块介绍：

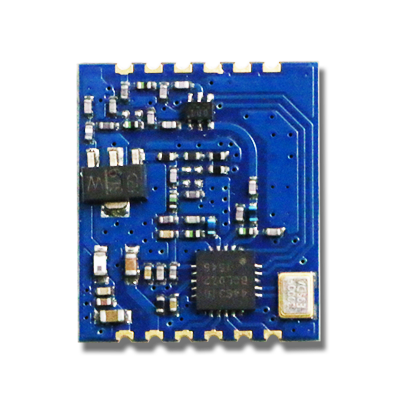

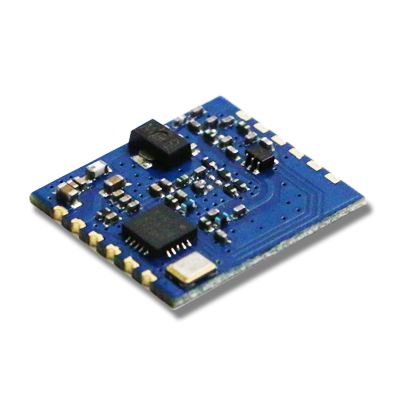

DL-RTS4463PA基于SiliconLabs的SI4463无线收发芯片设计，是一款体积小巧的、性能优异、距离加强的无线收发模块。Silicon Labs 推出的该款芯片主要设定315MHz、433MHz、868MHz、915MHz 频段，灵敏度可以达到-124dbm，最高传输速率达到 1000Kbps，输出功率通过高频功率管的放大+27dbm@6V 的 PA 电压下。模块集成了所有射频相关功能，用户不需要对射频电路设计深入了解，就可以使用本模块轻松开发出性能优越、可靠性高的产品，缩短产品开发周期。模块采用单芯片架构，外围采用高精度晶体、高 Q 值村田电感以及小体积的高容量的滤波电容，功率器件采用日本进口功率管及谐波匹配，接口采用标准间距的邮票边封装形式，利于远距离的应用，可 DL-RTS4463 模块搭配使用。
模块特点：
● 2500 米传输距离（1200bps）
● 工作频率 433.92M（其他频率需定制）
● 工作电压：1.8V-3.6V，PA 电压 3-9V
● 高频性能为 Silicon Labs 系列中最优
● 接口采用高效的 4 线 SPI 接口
● 独立的 64 字节 RXFIFO 与 TX FIFO
● 支持 WOR 无线信号唤醒，用于便携设备
应用领域：
● 无线传感器
● 家庭自动化
● 自动化数据采集
● 工业遥控、遥测
● 数据监测传输
● 智能家居控制
● 安防、报警控制
| 产品说明书 |
【用户手册】DL-RTS4463PA FSK 无线收发模块规格书  |
引脚定义：
| 引脚 | 定义 | 功能说明 | 备注 |
| 1 | PA_VDD | 电源供电 3.0V-9V | PA VDD |
| 2 | VDD | RF 收发芯片电源 3.3V | 1.8-3.6V |
| 3 | NIRQ | 中断输入引脚，中断产生时输出低电平 | 配置寄存器 |
| 4 | SCLK | 串行时钟输入。提供四线串行数据时钟功能 | |
| 5 | SDO | 0~VDD 数字输出 | |
| 6 | SDI | 0~VDD 数字输入 | |
| 7 | NSEL | 串行接口选择输入引脚 | |
| 8 | SDN | 关闭输入引脚SDN=0或1 参考 IC 规格书 | |
| 9-11 | GND | 接地，与系统共地 | |
| 12 | ANT | 天线输出 | 12-ANT |
产品尺寸：
DL-RTS4463PA 技术指标
直流特性
| 描述 | 最小值 | 最大值 | 单位 |
| 电源电压 | 1.8 | 3.6 | V |
| 工作电流 | RX ＜15mA | TX=145mA@27dbm | mA |
| 待机电流 | ＜1uA | 微安 | |
| IO 端口电压 | Vss-0.3 | Vdd+0.3 | V |
| 工作温度 | -40 | 85 | ℃ |
射频特性 （除非另有说明，否则温度 25 ℃ ，VCC 3.3V）
| 序号 | 特性 | 指标参数范围 | 单位 | ||
| 最小值 | 标准 | 最大值 | |||
| 1 | 应用频率范围 | 142 | 1050 | MHz | |
| 2 | 频率间隔 | Hz | |||
| 3 | 发射功率 | -20 | dBm | ||
| 4 | 接收灵敏度 | 27 | dBm | ||
| 5 | 调制方式 | GFSK | 2-FSK | OOK | MSK |
| 6 | 传输速率 | 1.2 | 1000 | Kbps | |
| 7 | 谐波功率 | -45 | —— | -35 | dBm |
| 8 | 通讯距离 | 1800 | 2500 | M | |
| 9 | OOK 调制模式，灵敏度 | -112 | dBm | ||
| 10 | OOK 调制模式，速率 | 120 | Kbps | ||
| 11 | 休眠待机功耗 | 0.9 | MHz | ||
| 12 | 晶体精度 | 10 | PPM | ||
产品尺寸：
骏晔科技FSK双向收发一体模块系列：DL-RTS4438/DL-RTS4438B基于Silicon Labs的si4438无线收发芯片设计;DL-RTS4463/DL-4463PA基于Silicon Labs的si4463无线收发芯片设计;DL-RTS4432基于Silicon Labs的si4432无线收发芯片设计;DL-RTC1101&DL-RTC1101B&DL-RTC1101-PA基于 TI-Chipcon的CC1101无线收发芯片设计;DL-RXC113L基于 TI-Chipcon的CC113L无线收发芯片设计;DL-TXC1150 基于 TI-Chipcon的CC1150 无线收发芯片设计;DL-TRP系列FSK远距离透传串口模块;DL-RTM300&300H基于CTM2300无线收发芯片设计;DL-RFM95,DL-RFM96基于lora芯片sx1276无线收发芯片设计频率868/915MHz/433/470MHz;DL-RFM95,DL-RFM98/DL-RTS1278/M-SX1278S2基于lora芯片sx1278无线收发芯片设计;DL-RTA7139是台湾笙科A7139 无线收发芯片设计;DL-RTA5043是一款基于瑞士 AXSEM 品牌的 AX5043射频芯片的50mW窄带传输（功率集中）无线数传模块等等。
FSK模块介绍：
FSK(Frequency-shift keying)：频移键控，又称数字调频，窄带通讯，采用高灵敏度射频芯片设计。 通讯速率高、抗干扰能力强、通过软件设计能实现各种数据传输方式与低功耗及唤醒工作方式。
FSK的主要优点是: 实现起来较容易,抗噪声与抗衰减的性能较好。在中低速数据传输中得到了广泛的应用。
FSK无线模块是纯硬件的无线模块，其接口采用SPI通信方式，需要外接MCU，对MCU进行编程配置模块芯片的寄存器参数，完成数据通信。
