模块介绍：

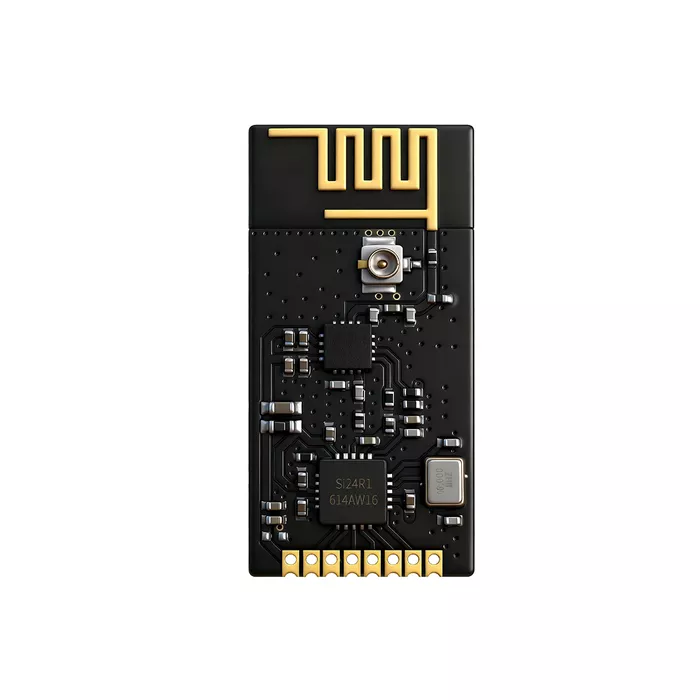

DL-BK24K6 TX/RX 无线遥控模块是我司开发的一款2.4G 的SOC 多路开关量输出的模块。客户不需要设计复杂的底层驱动软件，也无需定义收发通讯协议和键值定义，我司已经在内部设计了2.4G 的对码、遥控、低功耗、同频干扰技术优化，客户在产品中应用仅仅需要外接必要的输入按键和输出负载、对码按键、对码指示灯等等。不需要做任何编程即可使用。
DL-BK24K6 系列模块TX 是发射模块， RX 是接收模块，52TX 是优化功耗的发射模块（专为电池供电系统开发） 发射模块只需要提供3.3V 电源，发射按键、LED 发射及对码状态指示；接收模块对应的输出端口即可输出电平信号， 标准模块具有6 路独立控制信号，发射端6 个按键分别对应接收模块的6 路信号输出。可实现单路遥控，也可实现多路同时遥控。模块体积小， 功耗低， 简单易用， 发射模块只需要根据遥控器壳设计按键板， 接收模块无外围零件，IO 端口的信号可直接驱动LED、马达、继电器等小负载，也可将6 路输出信号作为并行电平信号提供给MCU 的IO 端口使用。使用非常方便简单， 多套产品可以同时使用而互不干扰， 有效解决315/433M 遥控产品同时发射同频率互相干扰的问题。客制化说明：模块以6 路开关量规格为标准，可满足1-6 路的信号遥控需求，若需要更多路信号控制，可通过扫描矩阵方式扩展发射模块的按键数量，或扩展更多I/O 增加接收模块的信号通道数量；也可以根据产品应用需求调整发射端功率、速率、数据格式达到降低功耗目的。具体设计开发要求可联系我司RD 部门。
模块特点：
● 2.4G ISM 频段，全球开放频段，无安规限制；
● 采用高性能基带处理芯片，遥控速度快，安全级别高；
● 内建MCU-SOC 片上系统结合专利软件设计，用户无需编程，解决同频干扰；
● 6 路输入输出功能，可以扩展，输出状态可以客制化定制信号类型；
● 高度集成，小体积，低功耗设计，无外围元件，使用方便
● 无线遥控器
● 智能家电遥控
● 玩具遥控
● 船遥控
● 传感器
● 智能家居控制系统
● 车库门禁系统
52TX 模块应用于电池供电遥控器，大功率TX 模块应用于适配器供电系统，RX 接收模块可兼容搭配两款发射模组使用；
| 产品说明书 |
【用户手册】DL-BK24K6 2.4G无线遥控模块规格书  |
参数指标：
| 发射模块 | DL-BK24K6-52TX | 发射模块 | DL-BK24K6-TX | 接收模块 | DL-BK24K6-RX |
| 频率 | 2.4G-2.5Ghz | 频率 | 2.4G-2.5Ghz | 频率 | 2.4G-2.5Ghz |
| 工作电流 | 20mA | 工作电流 | 90mA | 接收电流 | 23mA（默认）可定制 |
| 输出功率 | 5dbm | 输出功率 | 12dBm | 接收灵敏度 | -96dBm |
| 最大速率 | 2Mbps | 最大速率 | 2Mbps | 输出状态 | 锁存/非锁存 B8 设置 |
| ID编号 | 单独 | ID编号 | 单独 | 对码数量 | 最大存储20个发射ID |
| 视距 | 70 米 | 视距 | 70 米 | 视距 | 120 米 |
| 电压 | 2.0~3.6V | 电压 | 2.8~3.6V | 电压 | 2.8~3.6V |
| 休眠电流 | 5-10uA | 休眠电流 | 10~12uA | 接收灵敏度 | -96dBm |
| 调制方式 | GFSK | 调制方式 | GFSK | 调制方式 | GFSK |
| 输入 | 6 路开关量 | 输入 | 6 路开关量 | 输出 | 6 路开关量 |
| 天线 | PCB天线 | 天线 | PCB天线 | 天线 | PCB天线 |
引脚定义：
DL-BK24K6-TX / DL-BK24K6-52TX
| 引脚序号 | 引脚名称 | 引脚用途 |
| 1 | VCC | 正电源 2.8~3.6V@TX / 2.0~3.6V@52TX |
| 2~7 | B1~B6 | 6 路数据脚， 接发射按键， 低电平有效 |
| 7 | B7 | 对码脚， 学习按键， 低电平有效 |
| 9 | B8 | 对码和发射状态指示， 接 LED |
| 10 | GND | 模块接地 |
DL-BK24K6 RX
| 引脚序号 | 引脚名称 | 引脚用途 |
| 1 | VCC | 正电源 2.8~3.6V, 推荐 3.3V |
| 2~7 | B1~B6 | 6 路数据输出脚，高电平输出，B6 复用 LED 对码指示 |
| 7 | B7 | 对码/禁止对码， 接地对码， 悬空禁止对码 |
| 9 | B8 | 输出模式选择。置低 0 为锁存输出，置高 1 非锁存输出 |
| 10 | GND | 模块地线 |
说明：红色 Demo 接收底板，B8 状态用按键设置状态：长按下为置低，松开按键为置高；
模块尺寸：
