模块介绍：

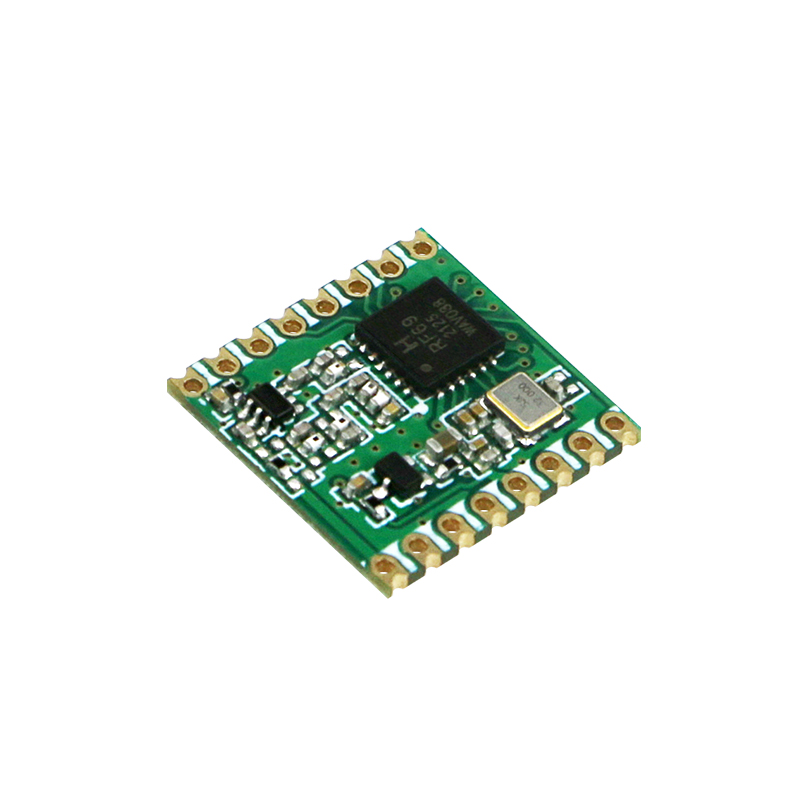

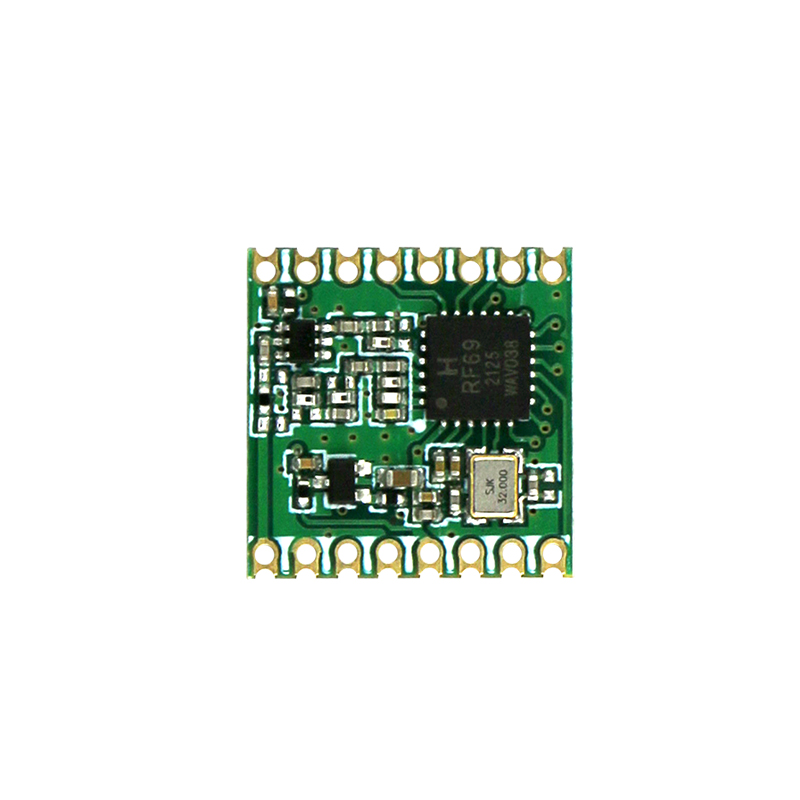

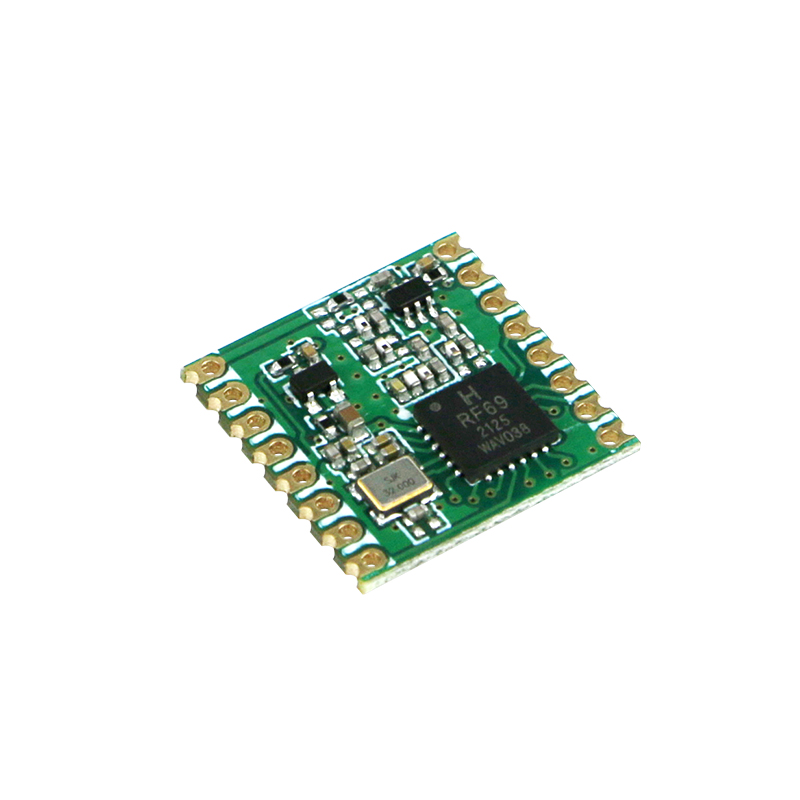

DL-RFM69HC 是一款宽频段的收发模块采用 Semtech 公司的 SX1231 芯片设计，能够工作在315/433/868/915MHz ISM 开放频段。所有 RF 通信参数均可编程，其中大多数可以动态设置。SX1231拥有软件可编程窄带及宽带通信模式的独特优势，是功耗低、灵敏度高及信道化收发模块的理想之选。符合 ETSI 及 FCC 的规定。
模块特点：
● 高灵敏度：-123 dBm @ 1.2 kbps
● 高灵敏度：16 个 FIR 信道滤波器
● 抑制前端：IIP3 = -18 dBm，IIP2 = +35 dBm，80 dB 阻断免疫，无镜像频率响应
● 低电流：接收状态时 16 mA，寄存器保存状态下时 100nA
● 可调功率范围：-18 ~ +17 dBm/1 dB 步进
● 模块电压范围内射频性能稳定
● FSK 速率高达 300 kb/秒
● 高度集成的频率合成器，分辨率为 61 Hz
● FSK, GFSK, MSK, GMSK 及 OOK 解调
● 内置同位器，可实现 Clock Recovery
● 支持前导码, 同步字自动识别 数据长度 可选地址码 数据及 CRC
● 支持无线数据包
● 支持 RSSI Listen 模式
● 115 dB+动态范围 RSSI
● 超快 AFC，自动射频侦测应
● 支持 CRC，AES-128 加密及 66 字节 FIFO
● 内置温度传感器
| 产品说明书 |
【用户手册】DL-RFM69HC FSK模块规格书  |
应用领域：
● 无线自动抄表 （水表、电表、气表）
● 超远距离数据通讯
● 智能家居系统
● 无线传感器网络
● 工业自动化数据采集
● 野外数据遥控、遥测
● 各种变送器，流量计智能仪表
● 楼宇自动化与安防
● 矿山石油设备监测测控制
● 环境、节能、温度监测
● 智能交通、智能电力
● 智能机器人
● 家居及楼宇自动化
● 无线报警及安防系统
● 工业监控
● 无线 M-BUS
模块参数：
| 参数 | 最小 | 典型 | 最大 | 单位 | 条件 |
| 运行条件 | |||||
| 工作电压范围 | 1.8 | 3.3 | 3.7 | V | |
| 工作温度范围 | -40 | 25 | 85 | ℃ | |
| 电流消耗 | |||||
| 接收电流 | 16 | mA | |||
| 发射电流 | 95 | mA | +17dBm | ||
| 休眠电流 | <1 | uA | |||
| 射频参数 | |||||
| 频率范围 | 290 | 340 | MHz | 315M | |
| 424 | 510 | MHz | 433M | ||
| 862 | 890 | MHz | 868M | ||
| 890 | 1020 | MHz | 915M | ||
| 调制频率 | 1.2 | 300 | Kbps | FSK 调制 | |
| 带宽 | 2.6 | 500 | kHz | ||
| 发射功率范围 | -18 | +16.5 | dBm | PA_BOOST | |
| 接收灵敏度 | -123 | dBm | FSK 调制 误码率 = 0.1% 调制频偏= 5 kHz, 速率 = 1.2 kb/s 接收带宽 = 10 kHz | ||
| -105 | dBm | FSK 调制 误码率 = 0.1% 调制频偏= 5 kHz, 速率 = 38.4 kb/s 接收带宽 = 40 kHz | |||

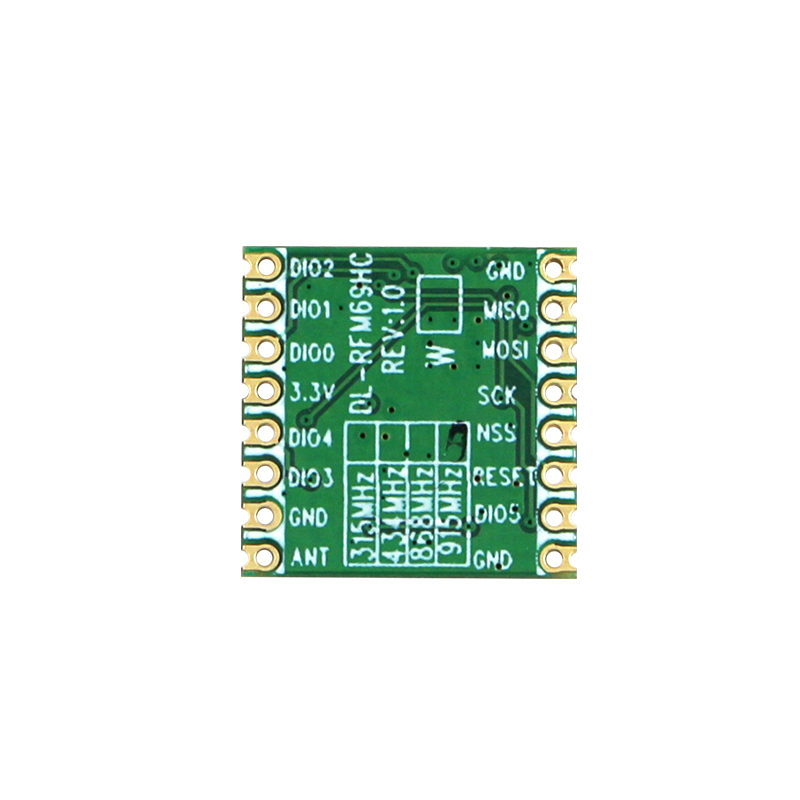

引脚定义：
| 脚位编号 | 引脚定义 | 描述 | |
| 1 | ANT/NC | 0R 跳线天线 PIN 输出、IPEX 直接输出 | |
| 2 | GND | 接电源地 | |
| 3 | VDD3.3 | 电源输入 | |
| 4 | NRESET | 复位触发输入 | |
| 5 | DIO0 | 数字 I/0,可自定义 | |
| 6 | DIO1 | 数字 I/0,可自定义 | |
| 7 | DIO2 | 数字 I/0,可自定义 | |
| 8 | DIO3 | 数字 I/0,可自定义 | |
| 9 | GND | 接电源地 | |
| 10 | DIO4 | 数字 I/0,可自定义 | |
| 11 | DIO5 | 数字 I/0,可自定义 | |
| 12 | SCK | SPI 时钟输入 | |
| 13 | MISO | SPI 数据输出 | |
| 14 | MOSI | SPI 数据输入 | |
| 15 | NSS | SPI 片选输入 | |
| 16 | GND | 接电源地 | |
产品尺寸：
