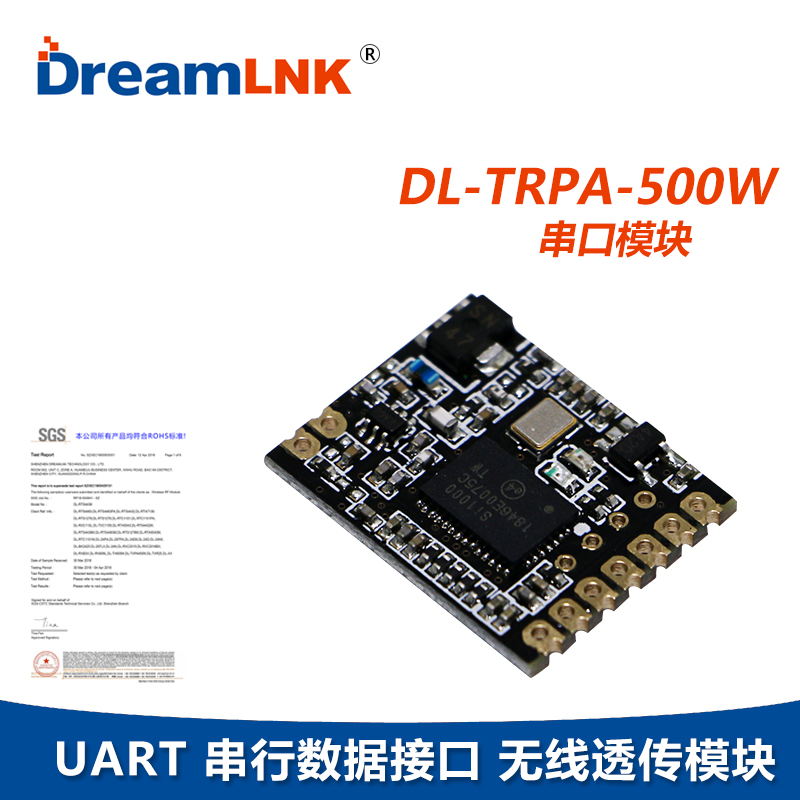

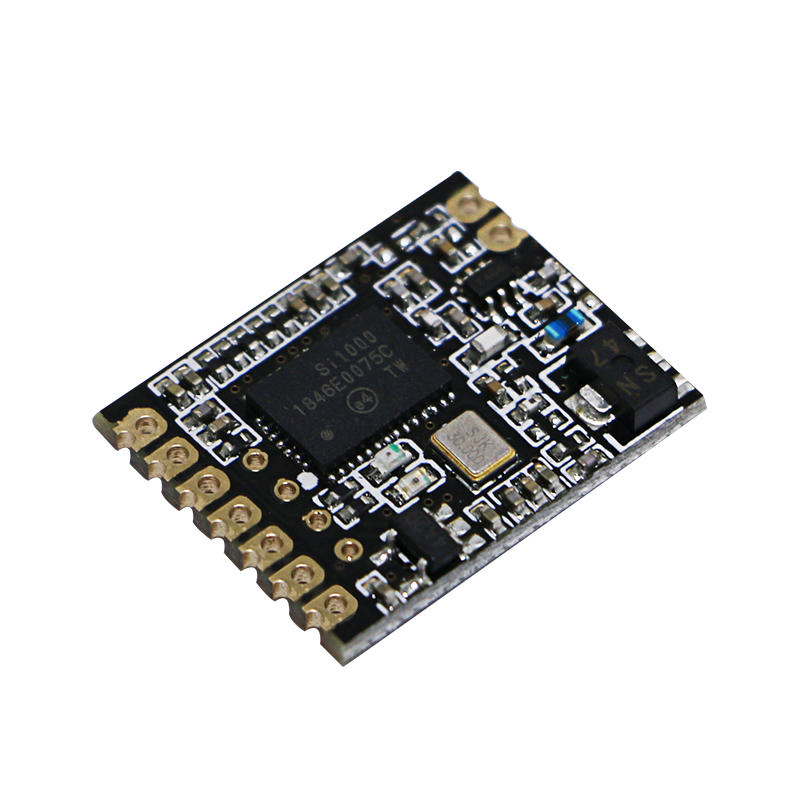

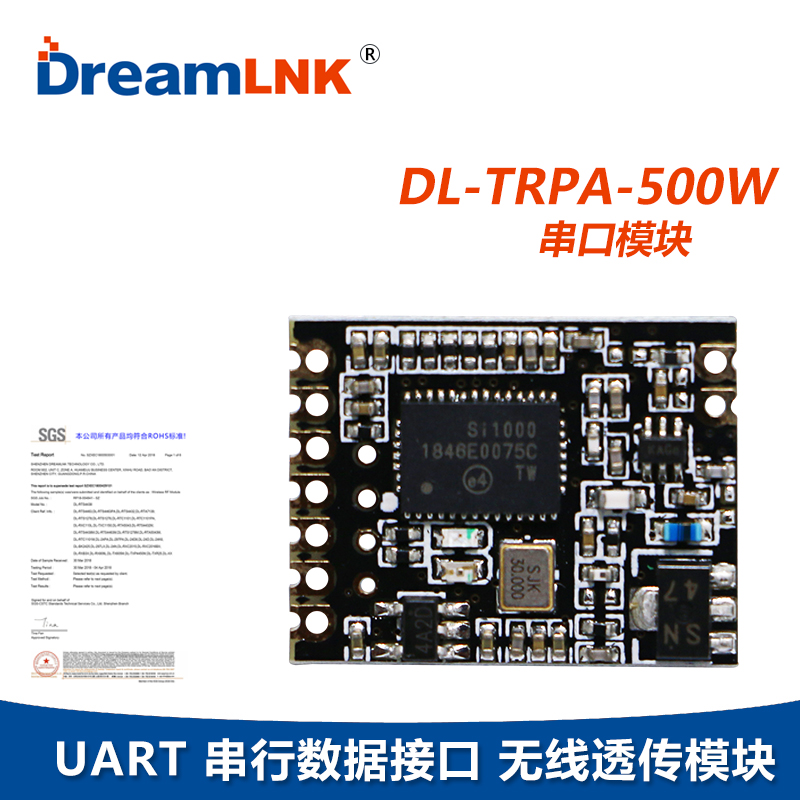

模块介绍：
DL-TRP A 系类列是一款中功率，高性能的 FSK 无线透明数据收发模块。可工作在433/470/868/915MHz ISM 频段。具有尺寸小，功率大，灵敏度高，传输距离远，通讯数率高，内部自动完成通讯协议转换和数据收发控制等特点。模块提供 UART 串行数据接口，只需提供串行数据即可轻松实现无线数据传输功能。用户还可以根据自己的需求灵活配置摸块的串行速率，工作频率，发射功率，通讯速率，调制频偏，接收带宽等参数。DL-TRP 系列模块可广泛应用于各类无线数据传输领域，是设计无线数据传输产品的理想选择。
特点简介：
● 高功率输出，高性能射频参数，高可靠性；
● FSK 调制, 半双工通讯，抗干扰能力强
● A 系列 433/470/868/915MHz ISM 频段，使用无须申请频点
● 最大输出功率 500mW(27dBm)，输出功率可在 20-27dBm 范围内非线性调整；
● 模组采用单电源输入，低噪声 DC 芯片分别供电给 RF 与 PA，接收灵敏度-117dBm；
● 发射瞬态工作电流 450mA@27dBm
● 接收工作电流 25mA
● 待机模式电流功耗 5mA（无法应用于超低功耗、电池系统供电的产品）
● 标准 TTL 电平 UART 串行接口, 可扩展为 RS232 接口或其它接口
● 工作频率可设置，允许多个模块频分复用，互不干扰
● 调制频偏和接收带宽可选，用户可通过软件配置
● 通讯协议转换及射频收发切换自动完成，用户无须干预，简单易用
● 通讯速率 1.2kbps -115.2kbps，用户可通过软件配置
● 提供 ENABLE 控制信号，由用户控制占空比，满足不同需求
● RSSI 功能
● LED 指示功能
● 传输距离远，开阔地无干扰情况下可达 3Km 以上
●小体积 16*20*2MM SMD 封装，安装方便
● 生产免调试
典型应用：
● ISM 频段数据通信
● 智能楼宇、智能建筑
● 智能家居安全
● AMR 系统级组网开发
● 无线三表数据采集上报
● 建筑自动化
● 无线传感器网络
● 能量控制和管理
● RKE（远程无钥匙进入）
● 热能采集，表计测量
产品说明书 |
极限值：
| 参数 | 最小值 | 最大值 | 单位 |
| 工作电源（VCC） | -0.3 | +5.5 | V |
| 存储温度 | -40 | +150 | ℃ |
| 工作温度 | -40 | +85 | ℃ |
| 回流焊温度 | +260 | ℃ |
性能参数：
| 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
| 工作电源 | 2.4 | 5.0 | 5.5V | V | |
| 工作温度 | -40 | 25 | 85 | ℃ | |
| 工作频率 | DL-TRP-B433 | 414 | 434 | 454 | MHz |
| DL-TRP-B470 | 450 | 470 | 490 | ||
| DL-TRP-B868 | 849 | 869 | 889 | ||
| DL-TRP-B915 | 895 | 915 | 935 | ||
| 最大输出功率 | 1 8 | 29.5 | 30 | dBm | |
| 输出功率范围 | 1 | 30 | dBm | ||
接收灵敏度 | FSK,Fdev=35K, DR=1.2Kbps, | -117 | -115 | dBm | |
FSK,Fdev=35K, DR=9.6Kbps, | -114 | -112 | |||
FSK,Fdev=35K, DR=40Kbps | -111 | -109 | |||
FSK,Fdev=35K, DR=100Kbps | -102 | ||||
发射电流 | 30dBm（1w） | 参考实测 | —— | ~600 | mA |
| 24dBm（250mw） | 参考实测 | —— | ~230 | ||
| 接收电流 | mA | ||||
| 待机电流 | mA | ||||
| 调制数率 | Kbps | ||||
| 调制频偏 | kHz | ||||
| 接收带宽 | kHz | ||||
| UART 速率 | Kbps | ||||
| UART 数据位 | 8 | bit | |||
| UART 停止位 | 1 | bit |

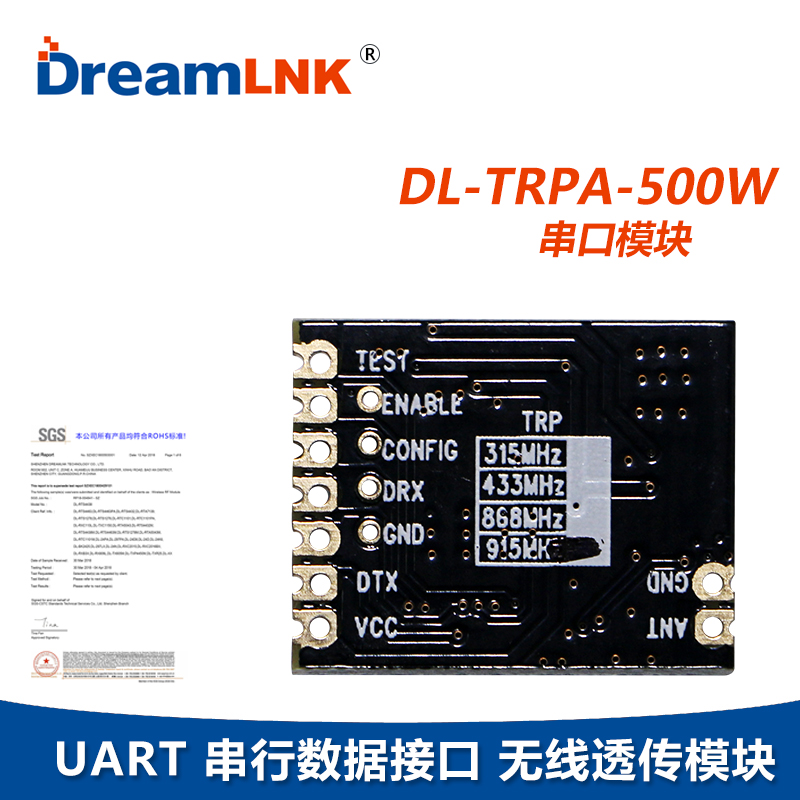

引脚定义：
| Name | Note |
| VCC | 电源正极,2.4-5.5V DC 电源, 推荐使用 5.0V DC 电源 |
| DTX | 模块数据输出 |
| GND | 电源负极 |
| DRX | 模块数据输入 |
| CONFIG | 低电平时进入配置状态，高电平时退出配置状态 |
| ENABLE | 低电平时进入工作状态，进行数据收发及配置，高电平时进入休眠状 |
| TEST | 不连接 |
| ANT | 射频信号输入/输出端口, 连接 50 ODL 天线 |
产品尺寸：
