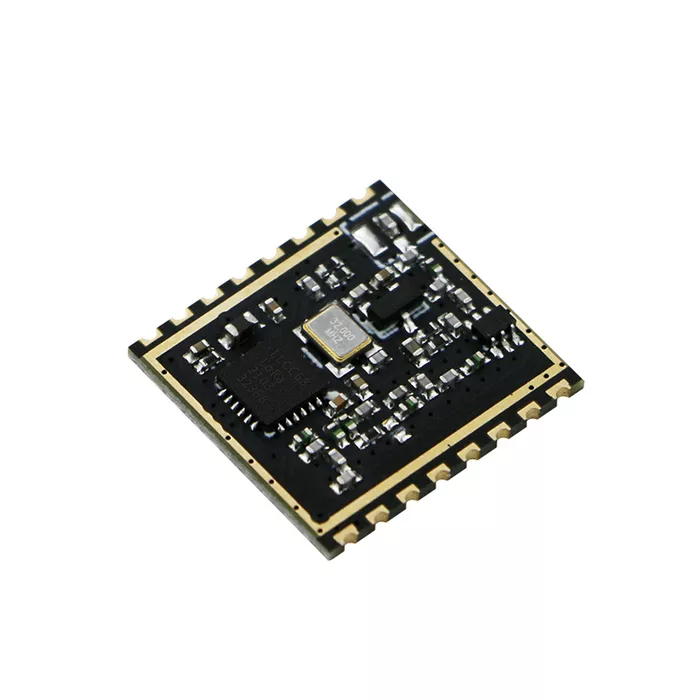

模块介绍：
DL-LLCC68-S 是基于 Semtech 公司的射频芯片 LLCC68 设计的无线射频模块。主要采用新一代 LoRa™ 调制技术，用于超长距离扩频通信。该模块具有体积小、超低的接收功耗、抗干扰能力强、 传输距离比传统调制方式更远等特点，可广泛应用于物联网各类无线通信领域。
DL-LLCC68-S 具有-129dBm@LoRa 的高灵敏度，超低接收电流和休眠电流，发射功率大小可通过 软件配置，最大功率可达+22dBm。相对传统调制技术，LoRa™ 调制技术在抗阻塞和选择方面具有明 显优势，解决了传统设计方案无法同时兼顾距离、抗干扰和功耗的问题。
模块特点：
● 支持 (G)FSK、LoRa™ 等调制方式；
● 芯片支持频段范围 150~960MHz；
● 推荐频率：300~510MHz——433/470M 模块；800~960MHz——868/915M 模块；
● 工作电压 3.3V，最大输出发射功率 +22dBm，最大工作电流 130mA；
● 接收状态下具有低功耗特性，接收电流最低 5.3mA，待机电流 1mA；
● 高灵敏度 -129dBm@LoRa 1.76Kbps；
● 支持快速自动信道检测(CAD)；
● 支持的带宽 BW：125kHz 250kHz 500kHz；
● 支持扩频因子SF：SF5/SF6/SF7/SF8/SF9/SF10/SF11；
注意: BW = 125kHz 支持 SF5 - SF9
BW = 250kHz 支持 SF5 - SF10
BW = 500kHz 支持 SF5 - SF11 (具体见下表 4)
应用领域：
● 无线自动抄表 （水表、电表、气表）
● 超远距离数据通讯
● 智能家居系统
● 智能安防监控
● 智能楼宇自动化
● 工业控制器、传感器
● 农业自动化解决方案
● 智能停车系统
● 汽车行业应用
● 供应链物流
引脚定义：
| 引脚定义 | |||
| 引脚 | 定义 | 功能说明 | 类型 |
| 1 | ANT/NC | 射频信号输入/输出端口, 走线使用 50 Ω阻抗匹配， 铺地并在周围加过孔 | AI/AO |
| 2 | NC | 可靠的接地 | PWR |
| 3 | 3.3V | 稳定电压≥3.1V 才能保证芯片性能最大化 | PWR |
| 4 | RESET | 复位初始化芯片,可增加稳定性,低电平复位 | I |
| 5 | BUSY | 芯片内部状态指示引脚,连接到 MCU 的 GPIO | O |
| 6 | DIO1 | 数字 IO1 可通过 SPI 接口配置其功能 | IO |
| 7 | NC | 悬空即可 | |
| 8 | DIO3 | 数字 IO3 可通过 SPI 接口配置其功能 | IO |
| 9 | GND | 可靠的接地 | PWR |
| 10 | NC | 悬空即可 | |
| 11 | NC | 悬空即可 | |
| 12 | SCK | SPI 时钟输入 | I |
| 13 | MISO | SPI 数据输出 | O |
| 14 | MOSI | SPI 数据输入 | I |
| 15 | NSS | SPI 片选输入 | I |
| 16 | GND | 可靠的接地 | PWR |
产品尺寸：
技术指标：
| 主要参数 | 性能 | 备注 | ||
| 最小值 | 典型值 | 最大值 | ||
| 工作电压（V） | 1.8 | 3.3 | 3.7 | 稳定电压≥3.1V 才能保证芯片性能最大化 |
| 工作温度（℃） | -40 | 25 | +85 | 工业级设计 |
| 接收电流（mA） | 4.5 | 5.2 | 5.4 | 软件采用 CAD 工作模式 可有效减低整体的工作电流 |
| 发射电流（mA） | 115 90 75 | mA | @433MHz @DCDC ANT 输出 +22dBm ANT 输出 +21dBm ANT 输出 +17dbm | |
| 接收电流（mA） | 125 110 98 | mA | @868MHz @915MHz @DCDC ANT 输出 +21.5dBm ANT 输出 +20dBm ANT 输出 +17dbm | |
| 休眠电流（uA） | 0.4 | 1.2 | 1.5 | uA |
| 发射功率（dBm） | -9 | 22 | 22 | |
| LoRa 接收灵敏度（dBm） | -129 | lora @BW =250KH, SF=10, CR =4/5 | ||
| FSK 接收灵敏度（dBm） | -125 | @BR_F = 0.6 kb/s, FDA = 0.8 kHz, BW_F = 4 kHz | ||
| LoRa 速率范围（Kb/s） | 1.76 | 62.5 | Kbps | |
