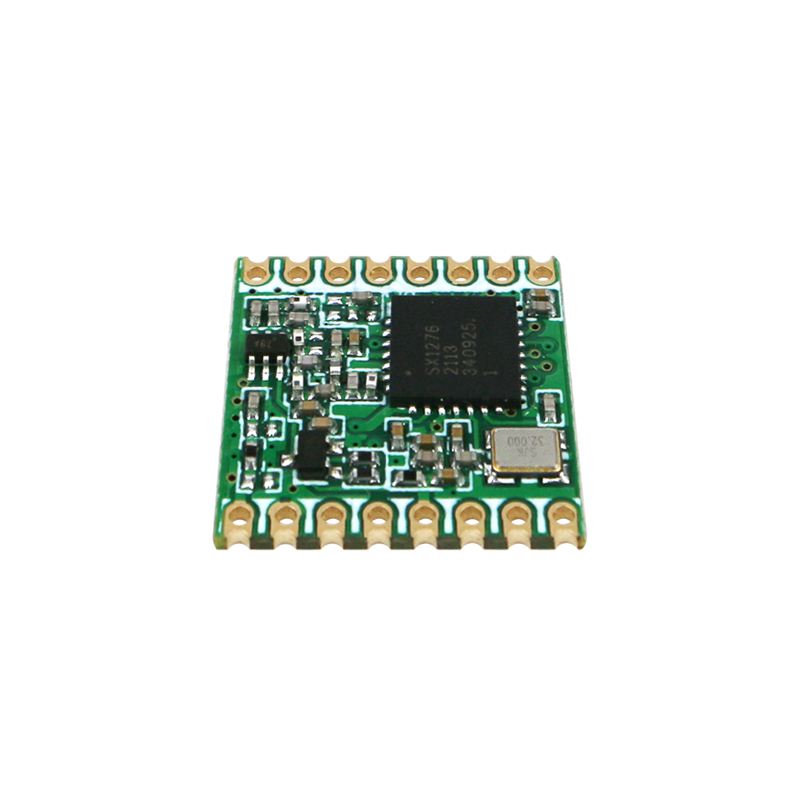

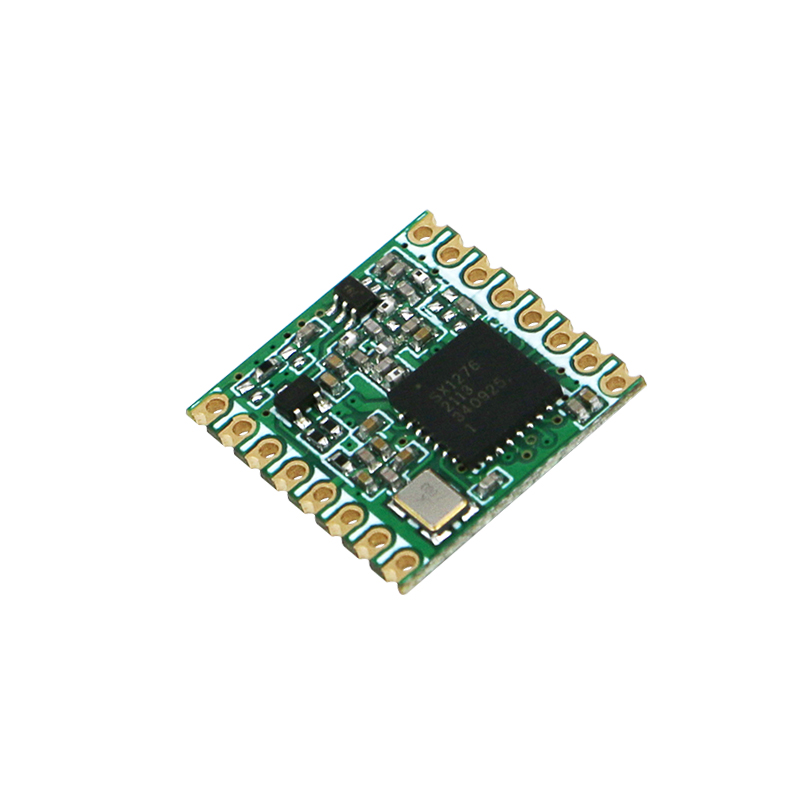

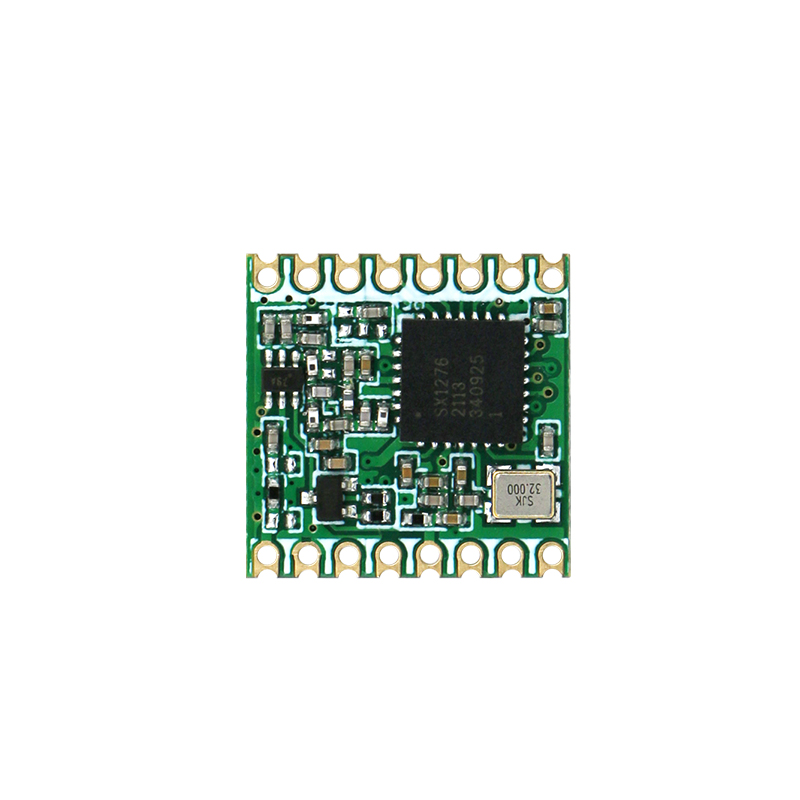

模块介绍：
DL-RFM95/DL-RFM96 属于 LoRa 远程通信模块，提供超长距离扩频通信及拥有超强抗干扰性并且电流功耗超低。DL-RFM95/DL-RFM96 无线模块采用 Semtech 公司的 LoRa 扩频芯片 SX1276 设计，其射频芯片主要采用 LoRa 远程调制解调器，用于超长距离扩频通信，抗干扰性能强，接收灵敏度最高可达-148dBm，高灵敏度结合集成+20dBm 功率放大器提高链路预算, 应对复杂的环境造成的信号衰减, 使其成为长距离兼性能稳定应用的理想之选。LoRa 调制技术在抗阻塞和选择方面也具有明显优势，解决了传统设计方案无法同时兼顾距离、抗干扰和功耗的问题。DL-RFM95/DL-RFM96 带高性能(G)FSK 调制模式，支持 WMBus, IEEE802.15.4g 等系统。
DL-RFM95/DL-RFM96 传输低相噪、高灵敏度、优质接收链路及 IIP3，而且电流功耗显著低于同行业同款装置。
模块特点：
● 3000 米传输距离
● 工作频率 DL-RFM95：868MHz/915MHz；DL-RFM96：433MHz/470MHz，其他频点可定制
● 接收灵敏度最高可达-148dBm
● 最大 100mW 发射功率
● 链路预算最大可达 168dB
● 可编程速率高达 300kbps@FSK
● FSK, GFSK, MSK, GMSK, LoRaTM 及 OOK 调制模式
● 传输速率：@FSK 1.2-300Kbps；@Lora 0.018-37.5Kbps
● 智能复位、低电压监测，定时唤醒、低功耗模式、休眠模式
应用领域：
● 无线自动抄表 （水表、电表、气表）
● 超远距离数据通讯
● 智能家居系统
● 无线传感器网络
● 工业自动化数据采集
● 野外数据遥控、遥测
● 各种变送器，流量计智能仪表
● 楼宇自动化与安防
● 矿山石油设备监测测控制
● 环境、节能、温度监测
● 智能交通、智能电力
● 智能机器人
模块参数：
| 参数 | 最小 | 典型 | 最大 | 单位 | 条件 |
| 运行条件 | |||||
| 工作电压范围 | 1.8 | 3.3 | 3.7 | V | |
| 工作温度范围 | -20 | 70 | ℃ | ||
| 电流消耗 | |||||
| 接收电流 | 10.8 | mA | |||
| 发射电流 | 120 | mA | @20dBm | ||
| 休眠电流 | <1 | uA | |||
| 射频参数 | |||||
| 频率范围 | 410 | 525 | MHZ | DL-RFM96 | |
| 820 | 1020 | MHZ | DL-RFM95 | ||
| 调制频率 | 1.2 | 300 | Kbps | FSK | |
| 0.018 | 37.5 | Kbps | LoraTM | ||
| 发射功率范围 | -1 | +19.5 | dBm | ||
| 接收灵敏度 | -123 | dBm | @FSK data=1.5kbps，Fdev=10kHZ | ||
| -146 | dBm | @Lora BW=10.4kHz, SF=11 | |||

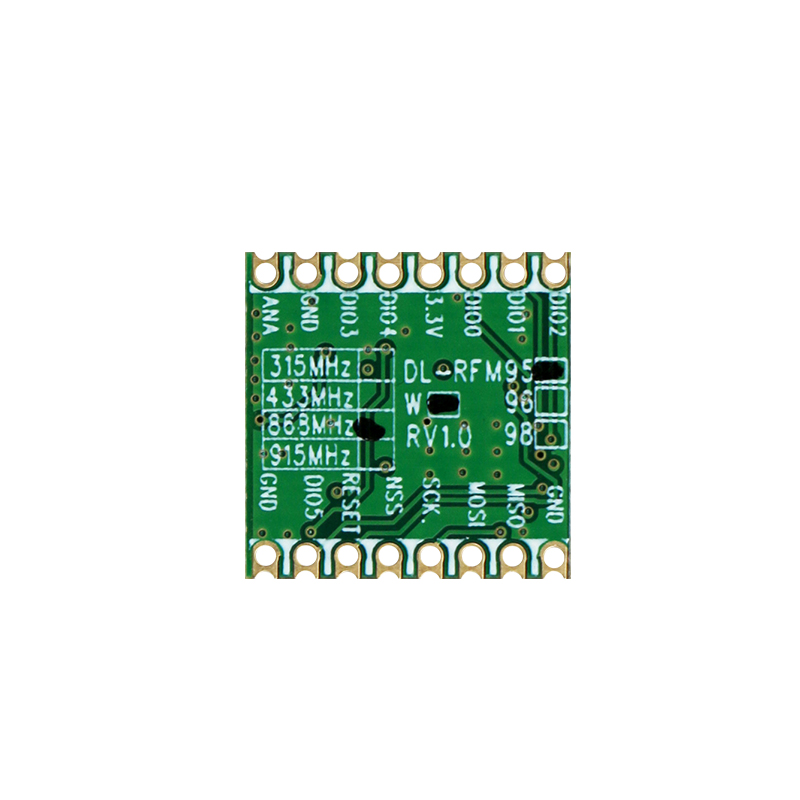

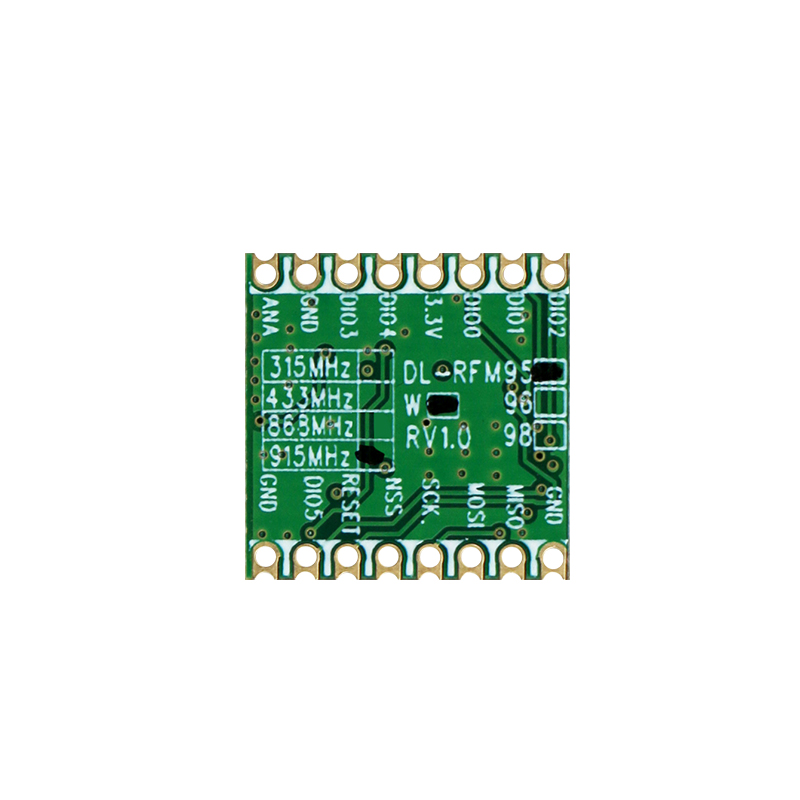

引脚定义：
| Number | Name | Type | Description Description Stand Alone Mode |
| 1 | GND | - | 接电源地 |
| 2 | MISO | O | 从机 SPI 数据输出 |
| 3 | MOSI | I | 从机 SPI 数据输入 |
| 4 | SCK | I | 从机 SPI 时钟输入 |
| 5 | NSS | I | 从机 SPI 片选输入 |
| 6 | RESET | I | 复位触发输入 低电平复位 |
| 7 | DIO5 | I/O | 数字 I/O,可自定义 |
| 8 | GND | - | 接电源地 |
| 9 | ANT | - | 天线 PIN 输出 |
| 10 | GND | - | 接电源地 |
| 11 | DIO3 | I/O | 数字 I/O,可自定义 |
| 12 | DIO4 | I/O | 数字 I/O,可自定义 |
| 13 | 3.3V | - | 电源输入 |
| 14 | DIO0 | I/O | 数字 I/O,可自定义 |
| 15 | DIO1 | I/O | 数字 I/O,可自定义 |
| 16 | DIO2 | I/O | 数字 I/O,可自定义 |
产品尺寸：
