433/868/915MHz收发无线模块CSS扩频PAN3031

二维码
DL-PAN3031-S 是基于磐启微公司的射频芯片 PAN3031 设计的无线射频模块。主要采用新一代Chirp-IoT™ 调制技术,用于超长距离扩频通信。该模块具有体积小、超低的接收功耗、抗干扰能力强、传输距离比传统调制方式更远等特点,可广泛应用于物联网各类无线通信领域。
型号 DL-PAN3031-S
品牌 DreamLNK/骏晔
芯片方案 PAN3031
载波频率 433/868/915M
产品尺寸 17.1x16.1x2 mm
通讯距离 3000m
工作电压 1.8~3.6V
功能特点 高灵敏度、超低接收电流、休眠电流
接收灵敏度 129dBm
发射功率 7~22dBm
0755-29369047
询价
产品详情订购方式下载中心

模块介绍:

    DL-PAN3031-S 是基于磐启微公司的射频芯片 PAN3031 设计的无线射频模块。主要采用新一代Chirp-IoT™ 调制技术,用于超长距离扩频通信。该模块具有体积小、超低的接收功耗、抗干扰能力强、传输距离比传统调制方式更远等特点,可广泛应用于物联网各类无线通信领域。

    DL-PAN3031-S 具有-129dBm 的高灵敏度,超低接收电流和休眠电流,发射功率大小可通过软件配置,最大功率可达+22dBm。Chirp-IoT™ 调制技术在可调节的扩频调制带宽、扩频因子和纠错率上远超一些传统调制技术,解决了传统设计方案无法同时兼顾距离、抗干扰和功耗的问题。


模块特点:

● Chirp-IoT™ 调制方式;

● 芯片支持频段范围 360~594MHz,720~1180MHz;

● 推荐频率:300~594MHz——433M 模块;720~1180MHz——868/915M 模块;

● 工作电压: 1.8~3.6V,最大输出发射功率: +22dBm;

● 支持带宽:125KHz、250KHz、500KHz;

● 支持 SF 因子:7~9;

● 支持码率:4/5,4/6,4/7,4/8;

● 支持快速自动信道检测(CAD);

● 支持低速率模式;

● 支持 4 线 SPI 配置接口;

● 完全集成的频率合成器;

● 工作温度:-40~85℃;


应用领域:

无线自动抄表 (水表、电表、气表)

● 超远距离数据通讯

● 智能家居系统

● 智能安防监控

● 智能楼宇自动化

● 工业控制器、传感器

● 农业自动化解决方案

● 智能停车系统

● 汽车行业应用

● 供应链物流

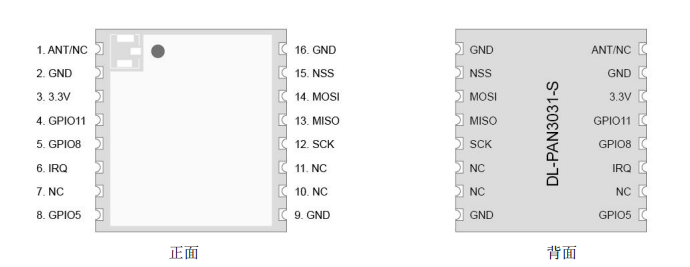

引脚定义:

3031


引脚定义
引脚定义功能说明

类型

1ANT/NC天线端口
2 GND电源地POWER
33.3V电源POWER
4GPIO11数字 IO 口I/O
5GPIO8数字 IO 口I/O
6IRQ中断触发脚,高电平触发O
7
NCNC
8DIO3数字 IO 口I/O
9
GND电源地PWR
10NCNC
11NCNC
12SCKSPI 时钟脚I
13MISOSPI 数据脚O
14MOSISPI 数据脚I
15NSSSPI 片选脚I
16GND电源地POWER


产品尺寸:

PAN3031_02

技术指标:

主要参数性能备注
最小值典型值最大值
工作电压(V)1.83.33.6

@DCDC 模式 2V~3.6V @如需保证芯片功率最

大化, 稳定电压≥3.1V

工作温度(℃)-4025+85@芯片极限工作范围
接收电流(mA)

16

12.5

12.5

12.5

18

13.5

13.5

13.5

20

15.5

15.5

15.5

@433 @LDO

@433 @DCDC

@868 @DCDC

@915 @DCDC

发射电流(mA)

115

130

135

135

120

135

140

140

125

140

145

145

@433 @LDO

@433 @DCDC

@868 @DCDC

@915 @DCDC

休眠电流0.1

0.3

0.5

@保存寄存器

推荐频率范围

(保证性能最大化)

360

740

433/470

868/915

594

1180

@433MHz 模块

@868MHz/915MHz 模块

发射功率(dBm)-7
22@软件可配置
接收灵敏度(dBm)

-128

-120.5

@BW=125KHz, SF=9

@BW=250KHz, SF=7

lora @BW =250KH, SF=10, CR =4/5
有效负载速率范围1.76
21.8

L: BW:125,SF:9,CR:4/5

H: BW:500,SF:7,CR:4/5


推荐连接图 :

PAN3031_03
