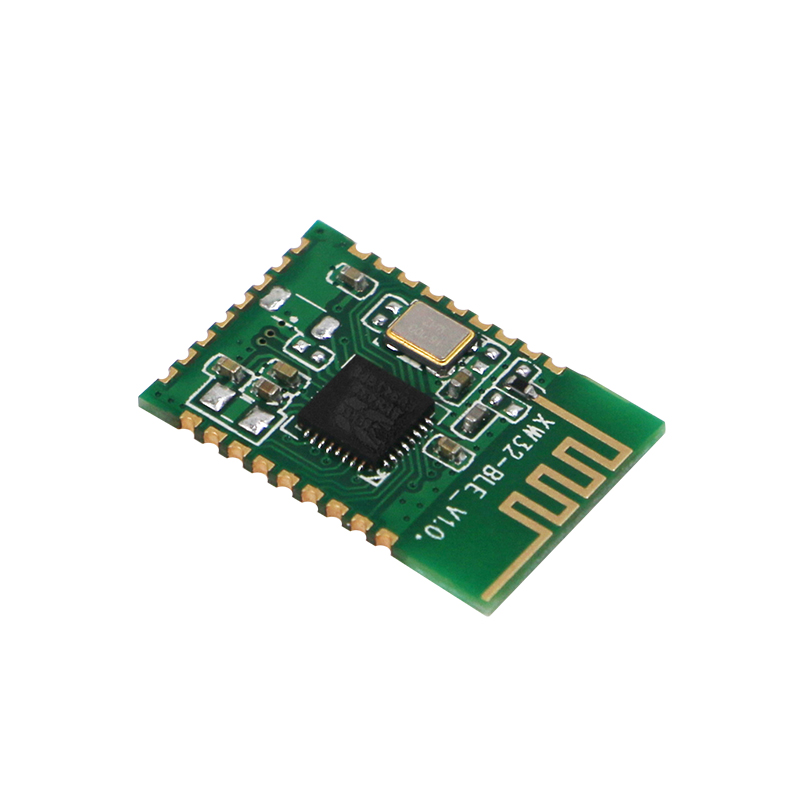

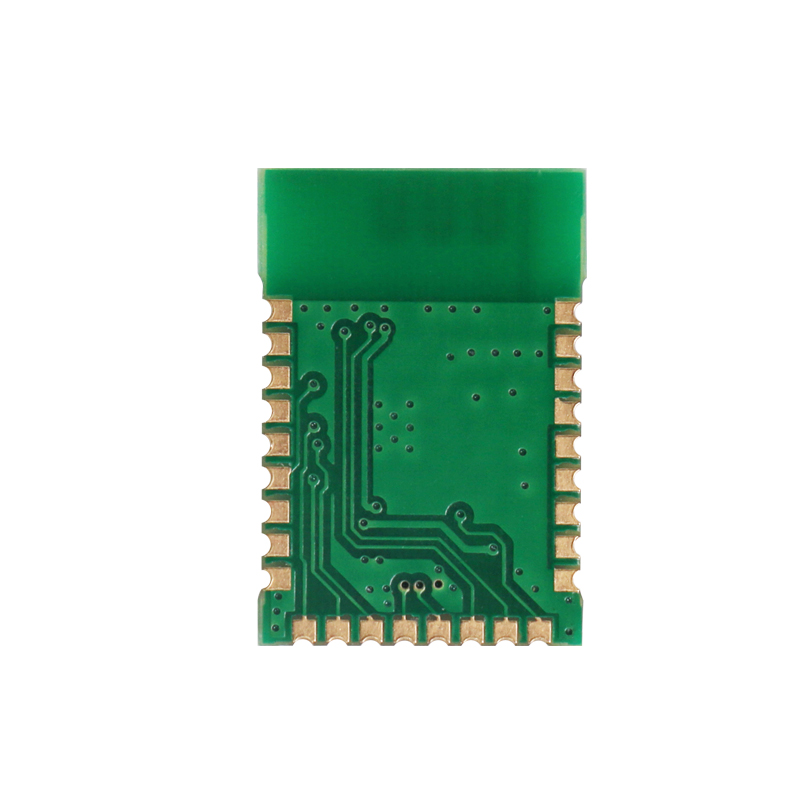

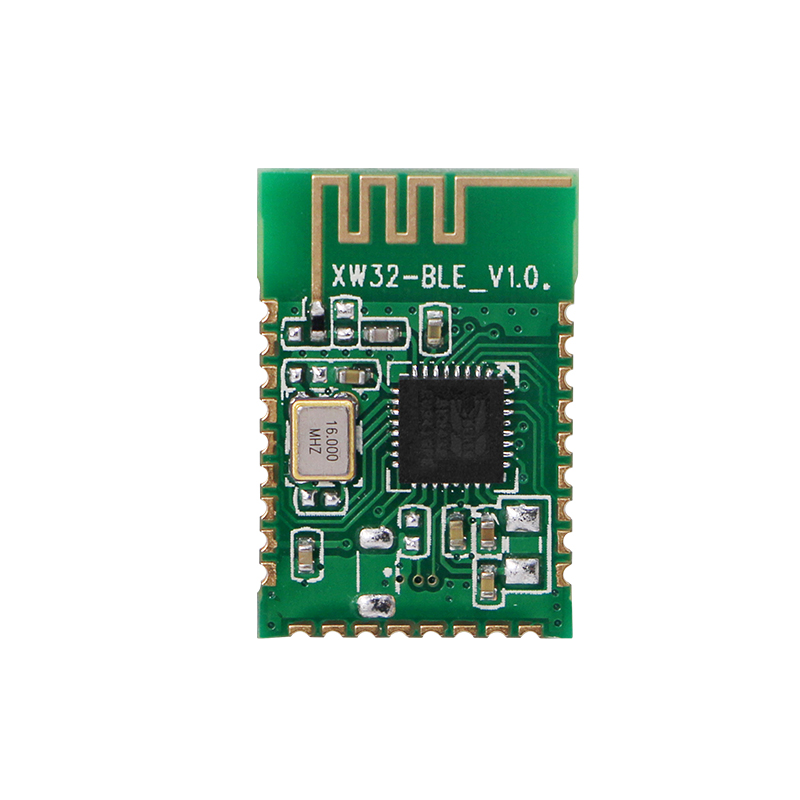

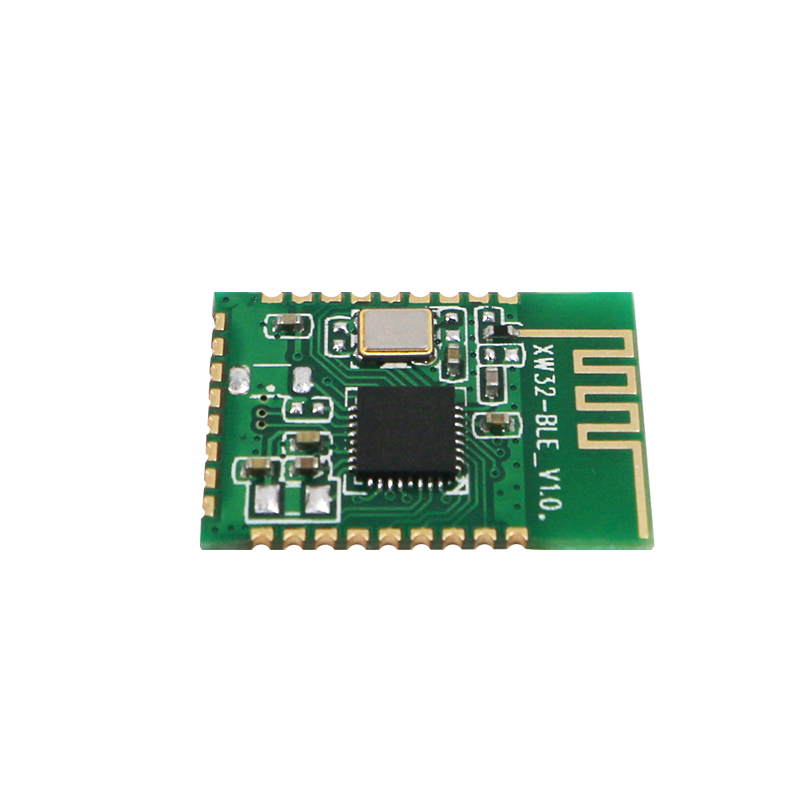

DL-32-BLE4.2是低功耗蓝牙4.2模块。该模块集成了高性能的2.4GHz RF收发器、丰富特性的基带处理器、ARM968E-S MCU和多种外设接口。内置160KBytes Flash和20KBytes RAM,支持可编成协议,满足客户订制化应用。为客户提供完整的硬件、软件参考方案,以便缩短您的产品研发周期,为您节省成本投入。
型号 DL-32-BLE4.2
品牌 DreamLNK/骏晔
产品尺寸 18x12x2 mm
0755-29369047
询价
产品详情订购方式下载中心

模块介绍:

DL-32-BLE4.2是低功耗蓝牙4.2模块。该模块集成了高性能的2.4GHz RF收发器、丰富特性的基带处理器、ARM968E-S MCU和多种外设接口。内置160KBytes Flash和20KBytes RAM,支持可编成协议,满足客户订制化应用。

为客户提供完整的硬件、软件参考方案,以便缩短您的产品研发周期,为您节省成本投入。


   产品说明书
【用户手册】蓝牙模块DL-32-BLE4.2说明书V1.0 下载




产品特性:

● 体积超小的低功耗蓝牙4.2模块

● 内置10bit高精度ADC

● 支持UART/GPIO/I2C/PWM/ADC/SPI/JTAG等接口

● 深度睡眠电流 3uA

● 可以用引脚使能串口,切换工作状态和睡眠状态。

● 支持指令切换AT指令模式和透传模式。

● 支持AT指令配置参数。

● 0dBm 发射功率下,空旷地带通信距离可达40m。

● 每帧数据包最高支持20字节。

● 供电范围:1.55~3.3V,建议为3.0 V供电。

● 外形尺寸:18mm*12mm*1.7mm


应用方案:

● 工业无线控制

● 可穿戴电子产品

● 健康产品

● 智能插座、灯

● 蓝牙转串口产品

● 无线遥控控制


管脚定义:

DL-32-BLE4.2模组共接出26个接口,其中GPIO有17个。


DL-32-BLE4_10



序号Pin脚名称功能说明
1、3、4、9、18、26GND接地
2ANT需要时可外接天线
5P31通用IO, ADC1
6P32用IO,ADC2
7P14通用IO, PWM4
8VCCBAT外部供电电源输出电流建议在60mA以上
10RSTN复位引脚,低电平有效
11P00/TXD1通用IO, UART_TXD1与MCU的通信接口
12P01/RXD1通用IO, UART_RXD1与MCU的通信接口
13
P17通用IO,UART_RXD2
14P16通用IO,UART_TXD2
15P13通用IO,PWM3
16
P33通用IO,ADC3
17P12通用IO,PWM2
19P10通用IO,PWM0
20P07通用IO,PWM5,SPI_NSS, JTAG_TMS
21P06通用IO,SPI_MISO,PWM4,JTAG_TCK
22P05通用IO,SPI_MOSI ,JTAG_TDO
23P04通用IO,SPI_SCK ,JTAG_TDI
24P03通用IO,I2C_SDA , JTAG_NTRST
25P02通用IO,I2C_SCL
