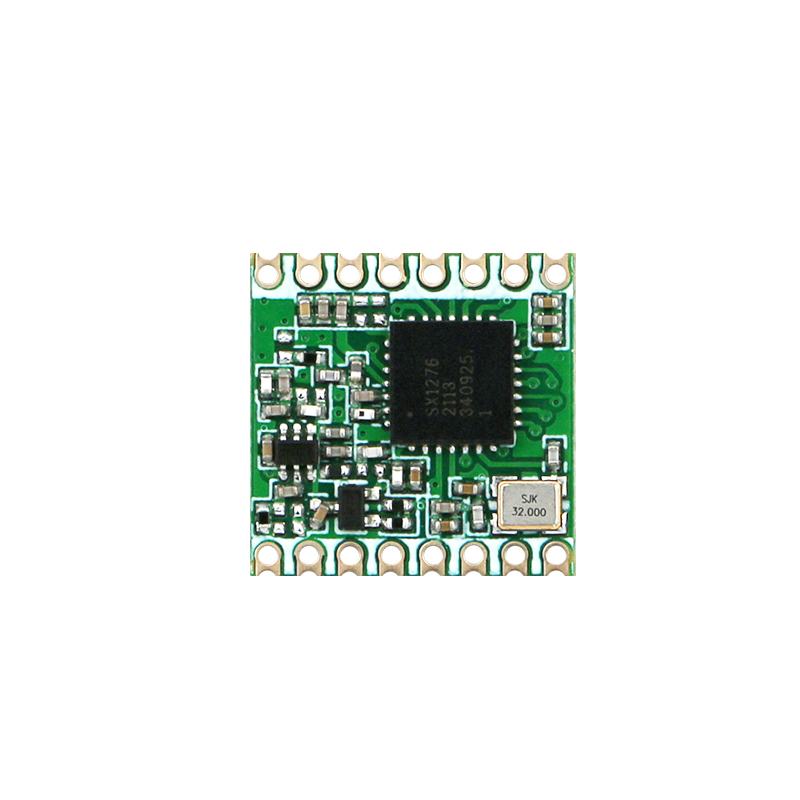

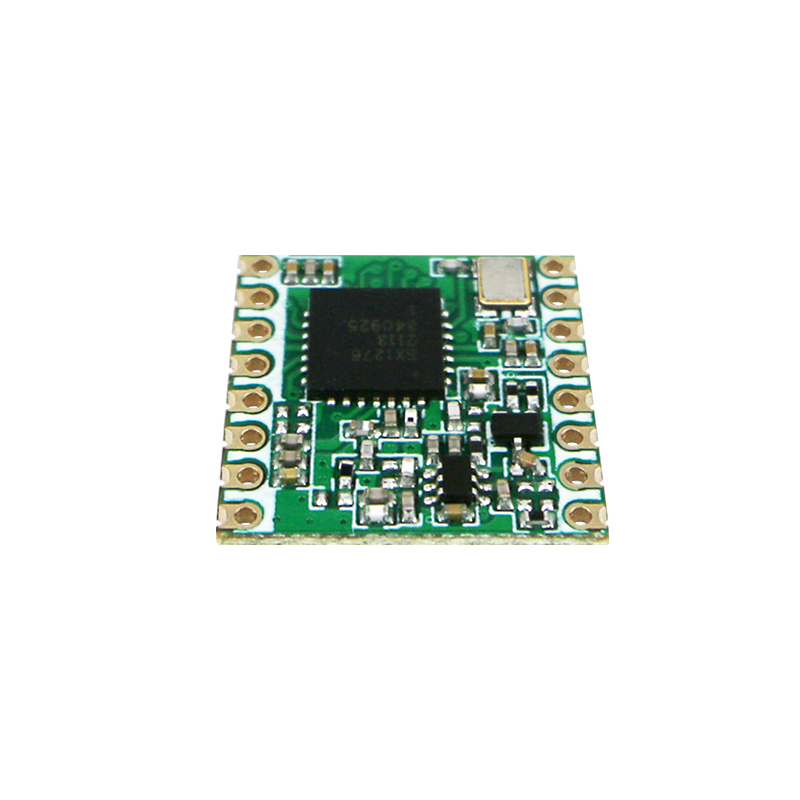

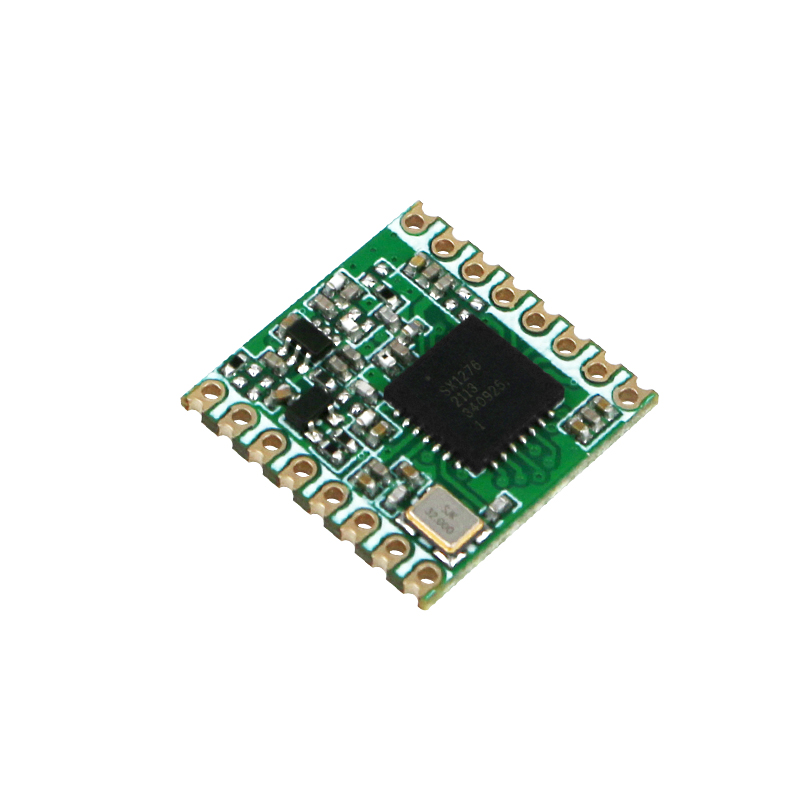

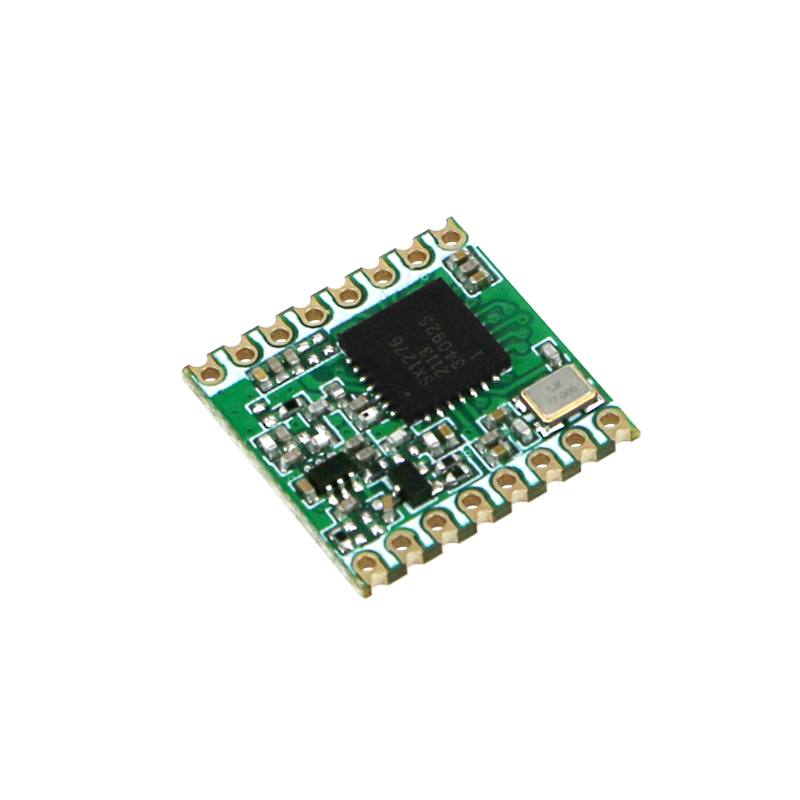

DL-RFM96 属于 LoRa 远程通信模块,提供超长距离扩频通信及拥有超强抗干扰性并且电流功耗超低DL-RFM96 无线模块采用 Semtech 公司的 LoRa 扩频芯片 SX1276 设计,其射频芯片主要采用 LoRa 远程调制解调器,用于超长距离扩频通信,抗干扰性能强,接收灵敏度最高可达-148dBm,高灵敏度结合集成+20dBm 功率放大器提高链路预算, 应对复杂的环境造成的信号衰减, 使其成为长距离兼性能稳定应用的理想之选。
型号 DL-RFM96
品牌 DreamLNK/骏晔
芯片方案 sx1276
载波频率 433/470M
产品尺寸 16*16*1.8mm
通讯距离 3000m
工作电压 1.8~3.7V
功能特点 抗干扰,灵敏度
接收灵敏度 148dBm
发射功率 1~+19.5dBm
0755-29369047
询价
产品详情订购方式下载中心

模块介绍:

DL-RFM96 属于 LoRa 远程通信模块,提供超长距离扩频通信及拥有超强抗干扰性并且电流功耗超低。DL-RFM96 无线模块采用 Semtech 公司的 LoRa 扩频芯片 SX1276 设计,其射频芯片主要采用 LoRa 远程调制解调器,用于超长距离扩频通信,抗干扰性能强,接收灵敏度最高可达-148dBm,高灵敏度结合集成+20dBm 功率放大器提高链路预算, 应对复杂的环境造成的信号衰减, 使其成为长距离兼性能稳定应用的理想之选。LoRa 调制技术在抗阻塞和选择方面也具有明显优势,解决了传统设计方案无法同时兼顾距离、抗干扰和功耗的问题。DL-RFM95/DL-RFM96 带高性能(G)FSK 调制模式,支持 WMBus, IEEE802.15.4g 等系统。

DL-RFM95/DL-RFM96 传输低相噪、高灵敏度、优质接收链路及 IIP3,而且电流功耗显著低于同行业同款装置。


模块特点:

● 3000 米传输距离

● 工作频率 DL-RFM95:868MHz/915MHz;DL-RFM96:433MHz/470MHz,其他频点可定制

● 接收灵敏度最高可达-148dBm

● 最大 100mW 发射功率

● 链路预算最大可达 168dB

● 可编程速率高达 300kbps@FSK

● FSK, GFSK, MSK, GMSK, LoRaTM 及 OOK 调制模式

● 传输速率:@FSK 1.2-300Kbps;@Lora 0.018-37.5Kbps

● 智能复位、低电压监测,定时唤醒、低功耗模式、休眠模式


应用领域:

● 无线自动抄表 (水表、电表、气表)

● 超远距离数据通讯

● 智能家居系统

● 无线传感器网络

● 工业自动化数据采集

● 野外数据遥控、遥测

● 各种变送器,流量计智能仪表

● 楼宇自动化与安防

● 矿山石油设备监测测控制

● 环境、节能、温度监测

● 智能交通、智能电力

● 智能机器人


模块参数:

参数最小典型最大单位条件
运行条件
工作电压范围1.83.33.7V
工作温度范围-20
70
电流消耗
接收电流
10.8
mA
发射电流
120
mA@20dBm
休眠电流
<1
uA
射频参数
频率范围410
525MHZDL-RFM96

820
1020MHZDL-RFM95
调制频率1.2
300KbpsFSK

0.018
37.5KbpsLoraTM
发射功率范围-1
+19.5dBm
接收灵敏度
-123
dBm@FSK data=1.5kbps,Fdev=10kHZ


-146
dBm@Lora BW=10.4kHz, SF=11

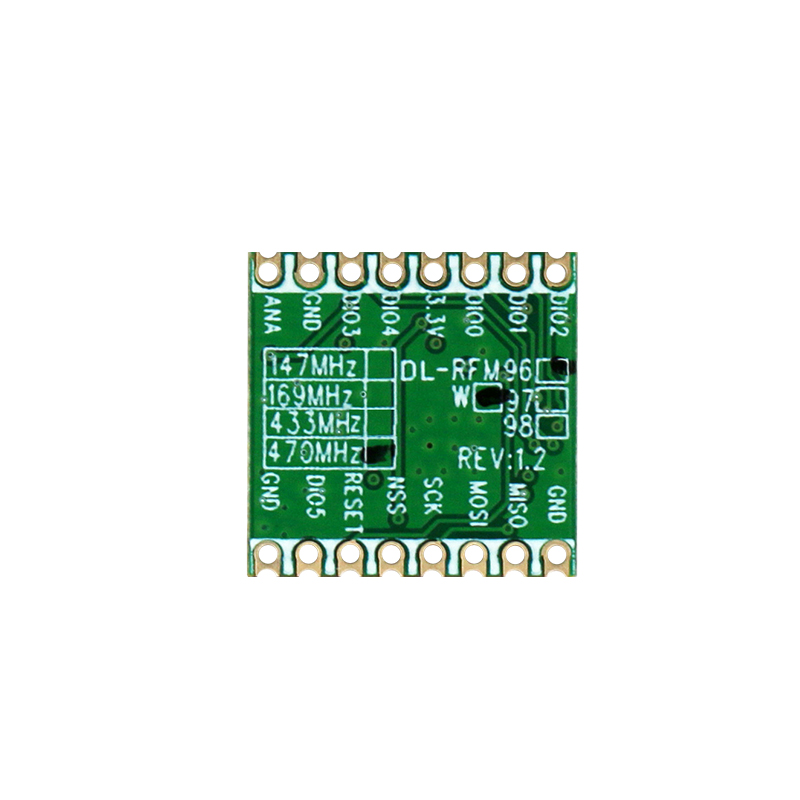

引脚定义:

官网引脚


NumberNameType Description Description Stand Alone Mode
1GND-接电源地
2MISOO从机 SPI 数据输出
3MOSII从机 SPI 数据输入
4SCKI从机 SPI 时钟输入
5NSSI从机 SPI 片选输入
6RESETI复位触发输入 低电平复位
7DIO5I/O数字 I/O,可自定义
8GND-接电源地
9ANT-天线 PIN 输出
10GND-接电源地
11
DIO3I/O数字 I/O,可自定义
12DIO4I/O 数字 I/O,可自定义
133.3V-电源输入
14DIO0I/O 数字 I/O,可自定义
15DIO1I/O 数字 I/O,可自定义
16DIO2I/O 数字 I/O,可自定义


产品尺寸:







尺寸

LoRa模块DL-RFM96
