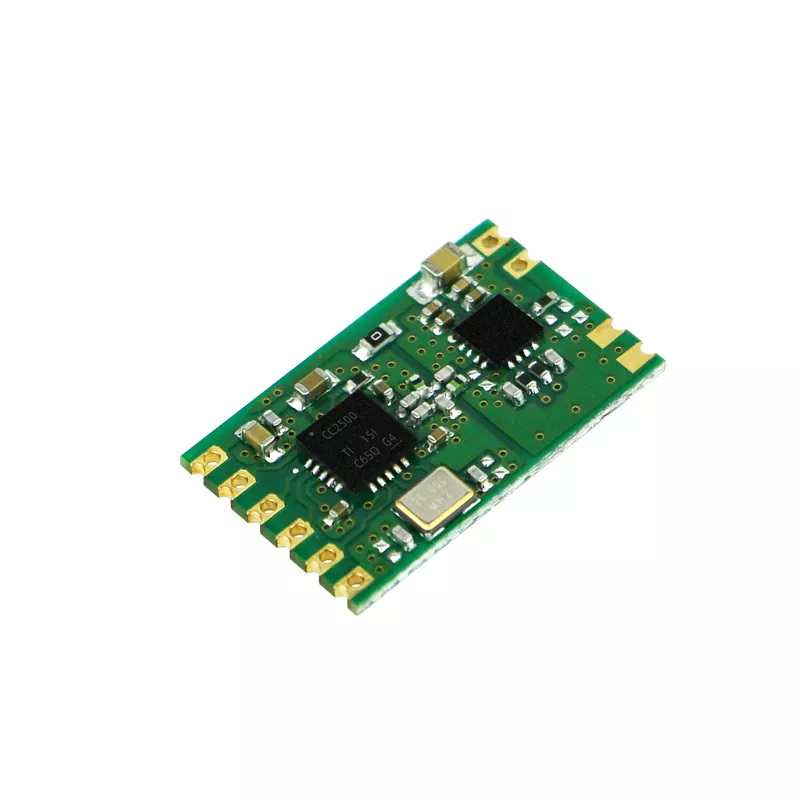

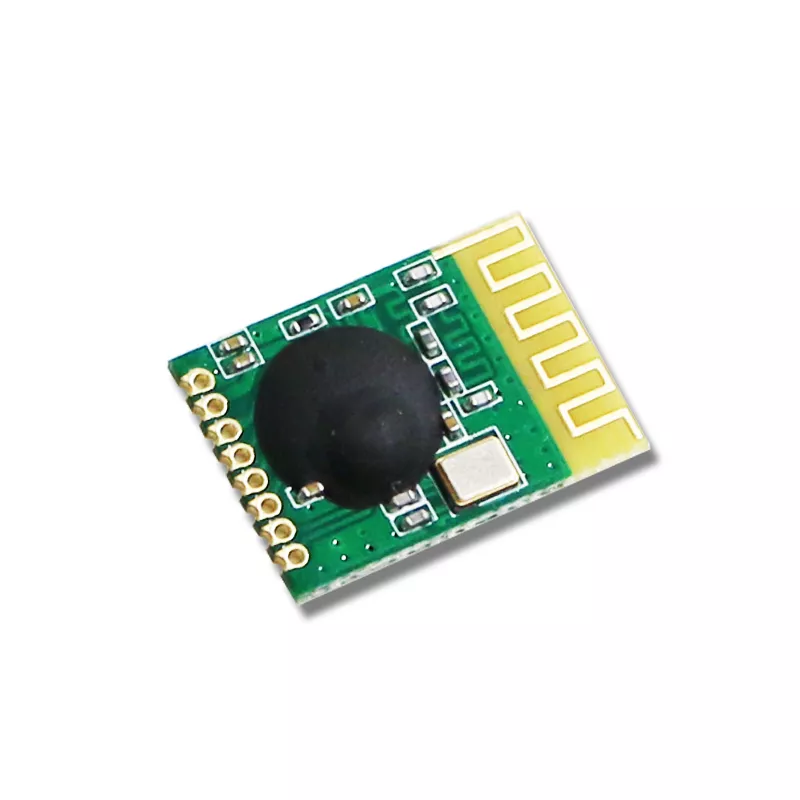

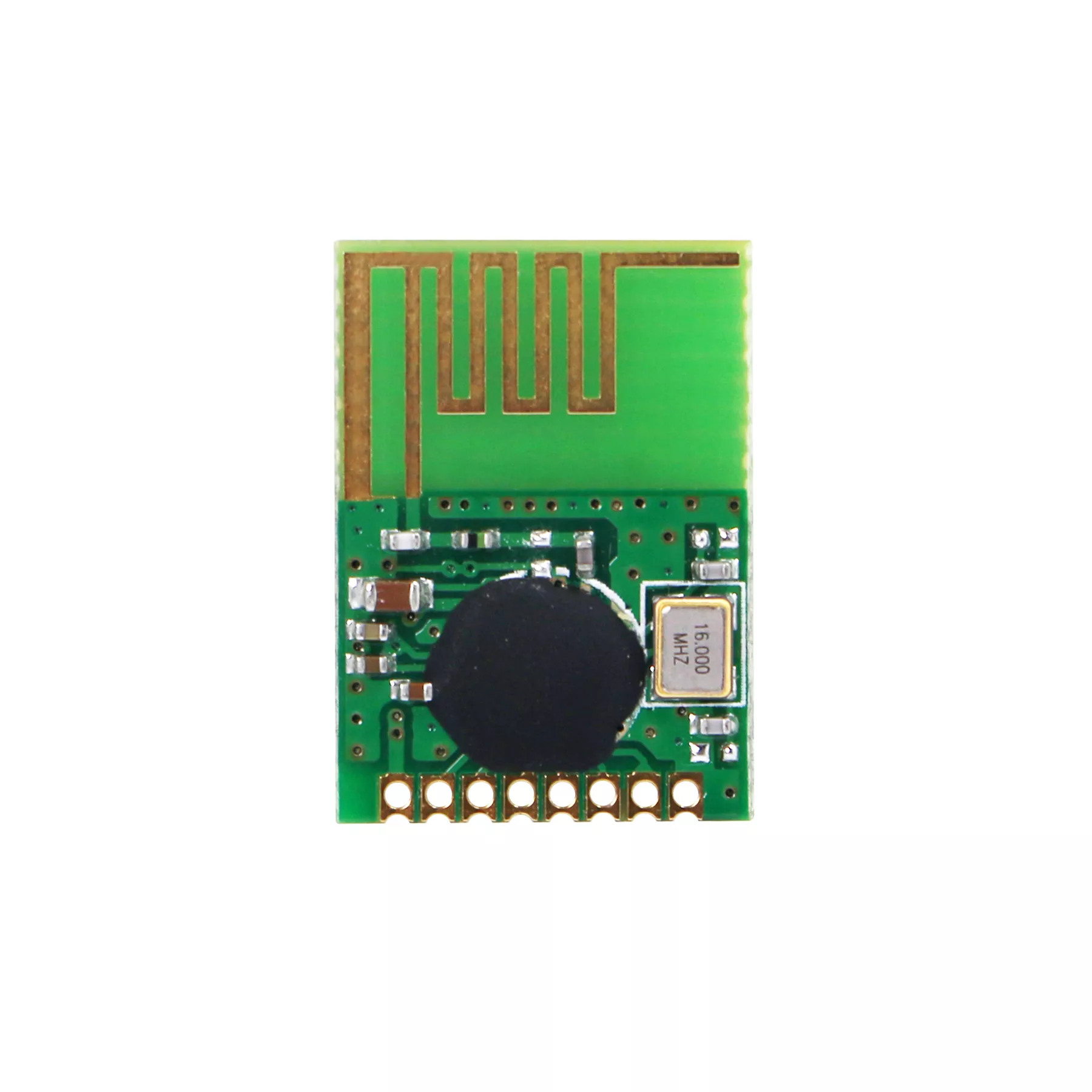

2.4G模块TI CC2500芯片方案DL-24D

DL-24D 基 于 TI-Chipcon 的CC2500 无线收发芯片设计,是一款体积小巧的、性价比高、远距离的无线收发模块。该 2.4G 模块广泛应用于智能家居、玩具航模、近距离数传控制领域。灵敏度可以达到-98dbm,最高传输速率达到 500Kbps,输出功率通过寄存器配置范围-30dbm 至+1dbm。模块集成了所有射频相关功能,用户不需要对射频电路设计深入了解,就可以使用本模块轻松开发出性能稳定、可靠性高的无线产品,缩短开发周期。
数量:
  • DL-24D
  • DreamLNK/骏晔
  • CC2500
  • 2.4G-2.5Ghz
  • 15.2x12x2mm
  • 100m
  • 1.8V-3.6V
  • 抗干扰,体积小,成本低
  • -104dBm
  • -30~1dBm

模块介绍:

DL-24D 基于TI-Chipcon 的CC2500 无线收发芯片设计,是一款体积小巧的、性价比高、远距离的无线收发模块。该2.4G 模块广泛应用于智能家居、玩具航模、近距离数传控制领域。灵敏度可以达到-98dbm,最高传输速率达到500Kbps,输出功率通过寄存器配置范围-30dbm 至+1dbm。模块集成了所有射频相关功能,用户不需要对射频电路设计深入了解,就可以使用本模块轻松开发出性能稳定、可靠性高的无线产品,缩短开发周期。模块采用SMD、DIP 两种接口模式,但由于黑胶和里面的绑线热胀系数不同,绑定块需要人工焊接。模块尺寸较小,方便应用于便携式产品,且通过与低功耗MCU 配合可很好地满足低功耗系统的要求。


模块特点:

● 空旷100 米传输距离(250Kbps);

● 工作频率2400-2483MHz

● 工作电压:1.8V-3.6V

● 可编程载波侦测,数字RSSI 输出

● 卓越的选择性及带外隔离性能

● 智能家居控制 ● 采用沉金板绑定工艺,性价比极高

● 支持射频(RF)技术的遥控器 ● 高效的SPI 四线接口


模应用模块:

● 无线游戏控制器

● 无线键盘、鼠标

● 消费电子产品及玩具航模

● 无线话音音频

● 数据监测传输

● 智能家居控制

● 支持射频(RF)技术的遥控器


  产品说明书
 【用户手册】DL-2D   2.4G模块规格书  下载


引脚定义:

24D模块

引脚             定义

功能说明             备注
1             VCC             电源电压,直流1.8-3.6V
2             MOSI             SPI 数据输入,MOSI
3             SCLK             SPI 接口的CLOCK 信号线
4             MISO             SPI 数据输出,MISO
5             CSN             CSN=0 有效
6             GND             接地,和系统共地
7             ANT             天线接口,标准50Ω天线

产品尺寸:

24D模块

DL-24D 技术指标

直流特性

描述             最小值             最大值             单位
电源电压             1.8             3.6             V
工作电流             RX <17mA             TX=22mA@0dbm             mA
待机电流
<1uA             微安
IO 端口电压             Vss-0.3             Vdd+0.3             V
工作温度             -20             +75

射频特性(除非另有说明,否则温度 25℃,VCC 3.3V)

序号             特性             指标参数范围             单位


最小值             标准             最大值
1             应用频率范围             2400
2483.5             MHz
2             频率间隔
100K
Hz
3             发射功率             -30
1             dBm
4             接收灵敏度
-89
dBm
5             调制方式             GFSK             2-FSK             OOK             MSK
6             传输速率             1.2
500             Kbps
7             谐波功率             -48             ——             -45             dBm
8             通讯距离             80
100             M
9

速率2.4K 时,灵敏度
-104
dBm
10             OOK 调制模式,速率

100             Kbps
11             休眠待机功耗

0.9             MHz
12             晶体精度 *3225/ 2*6             10

PPM
