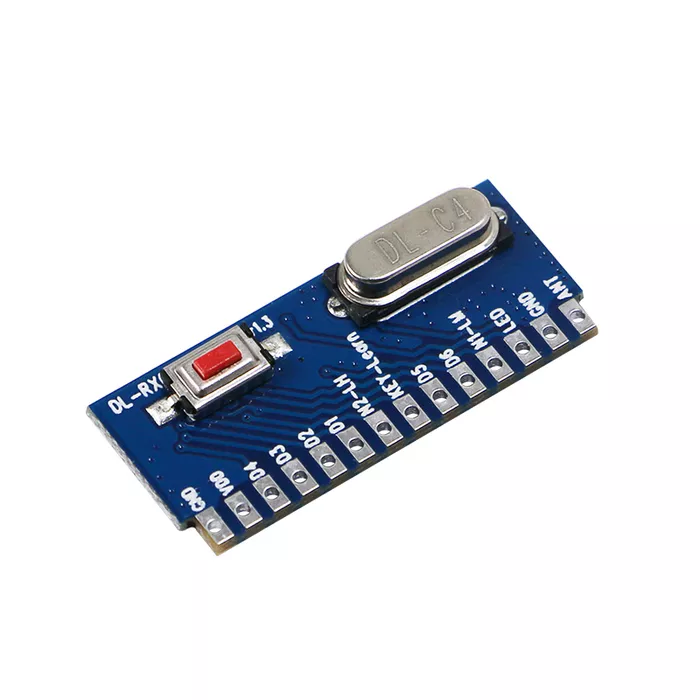

433m接收模块低功耗无线接收315mhz锁存闪存6路开关量ask5V学习型

数量:
  • DL-RX06C-LO6
  • DreamLNK/骏晔
  • RX06C
  • 433/315M
  • 29*12.8*3mm
  • 300m
  • 3~5.5V
  • 抗干扰,灵敏度
  • -112dBm
  • -

模块介绍:

DL-RX06C-LO6 是一款支持低功耗、小体积,高灵敏度,带解码(学习码)超外差 ISM 频段无无线接收模块。采用高性价比无线数据接收芯片及低功耗单片机,具有较高的接收灵敏度、并且支持 3V-5.5V 的宽压供电,射频芯片内建镜像抑制,抗干扰性能好。模块通过设置 N1、N2 的逻辑状态实现客户应用需要的工作模式,独立引出 LED 对码状态指示、Learn 学习对码按键两个端口,客户可以把对码按键 SW 及对码指示灯 LED 引到产品的线路板或外壳上面,方便用户操作对码。DLRXC06C-LO6 将 N1、N2 设置端引出, 模块引脚 采用 2.0mm 间距,缩小了模块体积,双面直插焊盘 T 型板设计,产品应用底板采用开槽直插方式,把模块直接插在线路板上面用波峰焊接,省去黑胶排针的焊接并且降低模块高度至 10mm。模块可兼容 PT2262 及 1527 编码。也可以根据不同的遥控器编码类型 ODM 定制开发对应的解码接收模块。


模块特点:

● 频率范围:315MHz,433.92MHz(特殊频率可定做)

● 灵敏度高达 -112 dBm

● 电源电压输入范围:3V-5.5V (推荐工作电压5.0V)

● 锁存与非锁存模式选择:设置 N1 解码输出锁存/非锁存,N2 切换模块正常/低功耗 模式

● 可配套学习 PT2260、2262、1527 遥控器,速率兼容性好

● 编码数据传输速率 2.5K bps(曼彻斯特编码)

● OOK 调制模式,可配合PT4450、115H、113、R25(2SK3356)等多种发射电路

● 模块尺寸 29×12.8×6mm(T 型板类型)


应用领域:

● 电动车多路控制器

● 多路输入、输出开关量控制

● 多路吊灯、灯饰遥控控制

● 无线多路开合控制器

● 搭配标准 1527 协议的遥控器使用

● 荧幕升降器控制器

● 多路电平控制电路

● D1-D6 可直接驱动达林顿、继电器电路;

● 智能楼宇、智能建筑

● 电机的多路通断控制


产品说明书
 【用户手册】DL-RX06C-LO6 高灵敏度ASK无线接收模块规格书   下载


引脚定义

6rxc6_02

引脚 定义 功能说明 备注
1  ANT 接收天线端口 (Bottom 层,非半孔)
2  VDD 电源供电 1.8-3.6V
3 KEY1 外部按键接入端口 1
4 GND 电源地(良好接地)
5 KEY2 外部按键接入端口 2 复用端口
6 KEY3 外部按键接入端口 3 复用端口
7 KEY4 跨接 KEY1 与 KEY2 之间 扩展按键
8 KEY5
跨接 KEY1 与 KEY3 之间 扩展按键
9 KEY6 跨接 KEY2 与 KEY3 之间 扩展按键


产品尺寸

6rxc6_01
