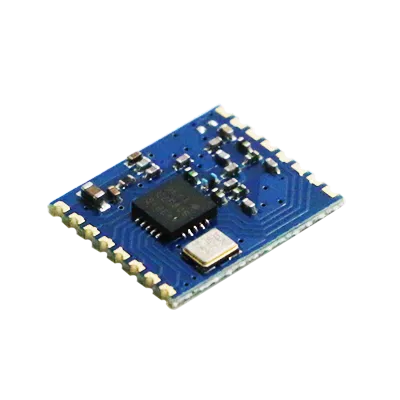

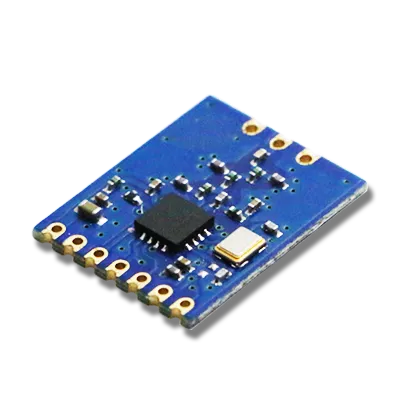

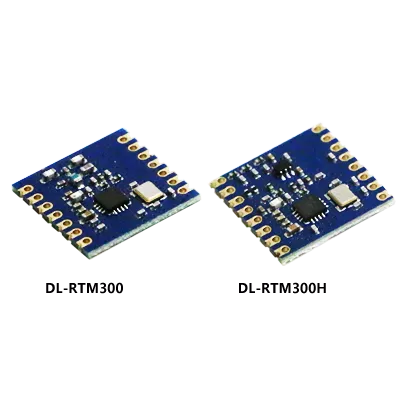

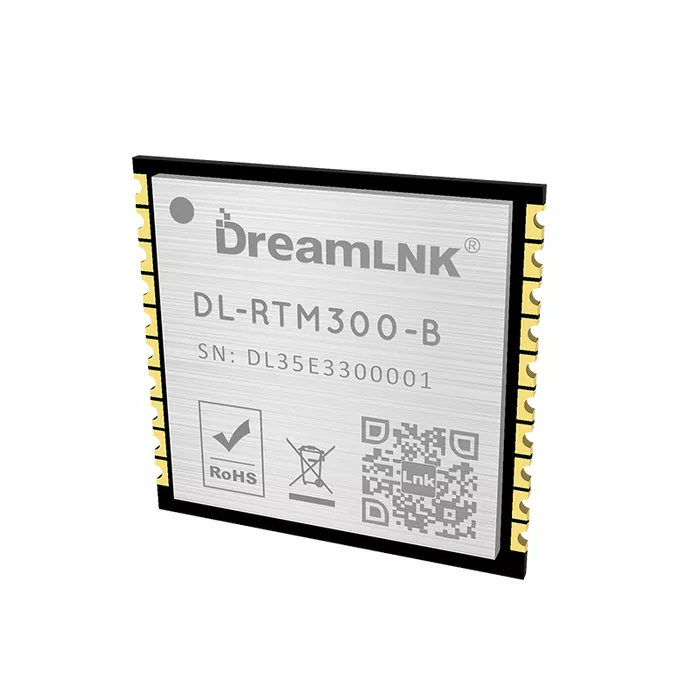

915MHz接收发射模块CMT2300芯片方案RFM300双向FSK收发

二维码
DL-RTM300&300H 基于国产高性能无线收发芯片设计,是一款体积小巧的、低功耗、远距离的无线收发模块。主要设定为 433 / 868 / 915 /MHz ISM 等国网专用频段,灵敏度可以达到-120dbm,最高传输速率达到 300Kbps,输出功率通+20dbm。模块集成了所有射频相关功能,用户不需要对射频电路设计深入了解,就可以使用本模块轻松开发出性能稳定、可靠性高的无线产品,缩短产品的开发周期。
型号 DL-RTM300&300H
品牌 DreamLNK/骏晔
芯片方案 CMT2300
产品尺寸 16*16*1.8mm
0755-29369047
询价
产品详情订购方式下载中心

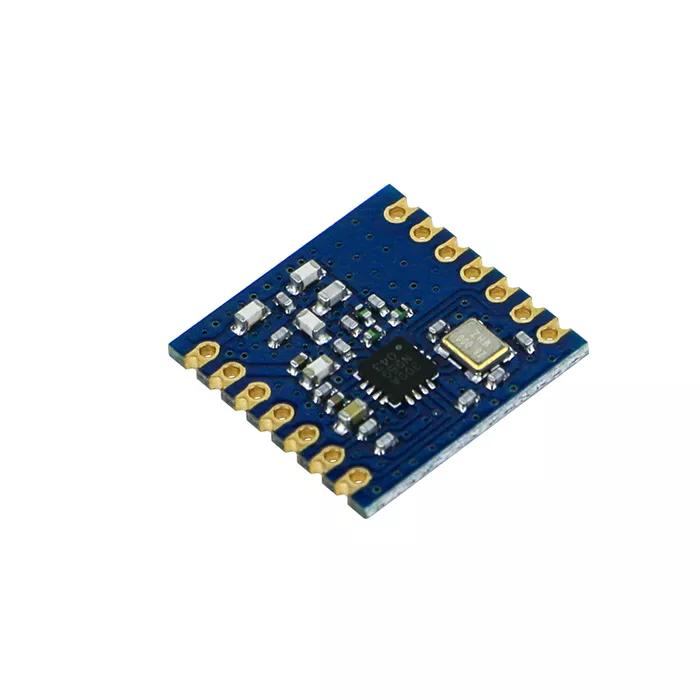

模块介绍:

DL-RTM300&300H 基于国产高性能无线收发芯片设计,是一款体积小巧的、低功耗、远距离的无线收发模块。主要设定为 433 / 868 / 915 /MHz ISM 等国网专用频段,灵敏度可以达到-120dbm,,最高传输速率达到 300Kbps,输出功率通+20dbm。模块集成了所有射频相关功能,用户不需要对射频电路设计深入了解,就可以使用本模块轻松开发出性能稳定、可靠性高的无线产品,缩短产品的开发周期。


模块特点:

● 模块尺寸小, 采用 SMD 邮票边半孔封装模式;

● 工作频率: 433Mhz, 868Mhz, 915 MHz;

● 空旷传输 1.8 千米;;

● 支持 FSK,GFSK, OOK 调制方式,可编程控制;

● 通信速率 1.2Kbps~300Kbps,可编程配置;

● 最大输出功率达 20dBm, -120dBm@1.2Kbps 高接收灵敏度;

● 低功耗,接收电流<7mA;

● 供电电压:1.9~3.6V DC

● 尺寸 16*16*1.8mm


应用领域:

● ISM 频段数据通信

● 智能楼宇、智能建筑

● 智能家居安全

● AMR

● 无线远程控制

● 建筑自动化

● 无线传感器网络

● 能量控制和管理

● RKE(远程无钥匙进入)

● 热能采集,表计测量


技术参数:

Maximum

parameterminimummaximumUnit
Positive Power Supply-0.3 +3.6V
Voltage On Digital Control Inputs-0.3VDD+0.3V
Voltage On Analog Inputs -0.3VDD+0.3V
RX Input Power-+10dBm
Storage Temperature55+125
Soldering Temperature(10s)-+255
ESD Rating(Human Boy Model)-22KV

Recommended working range

parameterminimummaximumUnit
Positive Power Supply+1.8+3.6V
Working Temperature-20+70
Supply Voltage Slew Rate1-mV/us

引脚定义:

300_01

DL-RTM300 PIN 脚定义

NumberDefinitionTypeFunction
1ANTAI/AORF signal input/output.
23.3V(VDD) PlPower supply input,1.8-3.6V.
3GNDGGround.
4NC
No Connect.
5CSBl SPI Chip select input, active low.
6SCKl SPI Clock input.
7FCSBl SPI FIFO select input, active low.
8SDlOl/OSPI Data input and output.
9GPlO1l/OGeneral Purpose Digital I/O that may be

configured through the registers to perform

variousfunctions

10GPlO3
11
GPlO2
12NC
No Connect.
13NC
No Connect.
14GNDGGround.


300_02

DL-RTM300H PIN 脚定义

NumberDefinitionTypeFunction
1ANTAl/AO RF signal input/output.
2GNDGGround.
3TX-ANTl/O

Tx Antenna select input pin, When 300H is TX

state,TX_ANT should be = 0, RX_ANT should

be = 1

4RX-ANTl/O

Rx Antenna select input pin, When 300H is RX

state,RX_ANT should be = 0, TX_ANT should

be = 1

53.3V(VDD)PlPower supply input,1.8-3.6V.
6GPlO1l/O

General Purpose Digital I/O that may be

configured through the registers to perform

variousfunctions

7GPlO2
8GPlO3
9GNDGGround.
10SDIOl/O SPI Data input and output.
11
CSBlSPI Chip select input, active low.
12SCKlSPI Clock input.
13
FCSBlSPI FIFO select input, active low.
14NC
No Connect.
15NC
No Connect.
16GNDGGround.


尺寸图及应用连线图300_03
