2.4g无线收发模块芯片方案XN297L的应用

DL-297LD系列是一款工作在 2.400~2.4835GHz 全球通用 ISM 频段的低功耗、高带宽无线数字通信模块。该模块具有成本低、体积小、工作稳定、产品一致性好等特点，最高空间速率可达 2Mbps，可以广泛应用在日常生活中需要无线连接的场合，也可用于工业控制、门禁、考勤、监控和安防等行业。DL-297LD 系列无线通信模块根据是否带 MCU、是否加功率放大、数据接口和封装方式等划分为多种型号可供选择，同系列内的各种型号模块可以互相通信，全部型号产品设计先进，各项技术指标优良，符合 FCC 规范的参数要求，可以满足客户的认证。

模块特点：

● 高效的 4-Pin SPI 接口；

● 支持 1Mbps, 2Mbps 的空间无线传输速率，数据吞吐量高；

● 采用 FSK/GFSK 的方式调制；

● 可编程控制的输出功率：9~ -35dBm

● 2M 速率下接收灵敏度为-88dBm，视距可靠传输距离可达 100m；

● 可编程配置载频 2400~2483.5MHz，83 个频段可选；

● 可灵活配置多种通讯信道，快速频点切换，可满足跳频系统的需要；

● 超低功耗；

● 接收电流＜17.5mA

● 发射电流＜14mA

● 休眠时电流＜3uA；

● 数据缓冲、突发数据传输，带自动接收应答、重发处理；

● 支持 1 对 6 数据通讯通道连接；

● 强大的数字特征，可使用廉价的 MCU 得到高性能的 RF 系统。

2.4g模块DL-297LD在智能浴霸中的应用

2.4G是一种无线技术，由于其频段处于2.400GHz~2.4835GHz之间，简称2.4G无线技术。基于2.4G无线技术封装的高度集成芯片组我们称之为2.4G无线模块，而2.4g无线收发模块是无数2.4G无线模块中的一种，广泛应用于无人机通信控制、工业自动化、油田数据采集、铁路无线通信、煤矿安全监控系统、管网监控、水文监测系统、污水处理监控、PLC、车辆监控、遥控、遥测、小型无线网络、无线抄表、智能家居、工、非接触RF智能卡、楼宇自动化、安全防火系统、无线遥控系统、生物信号采集、机器人控制、数据通信传输等领域中。

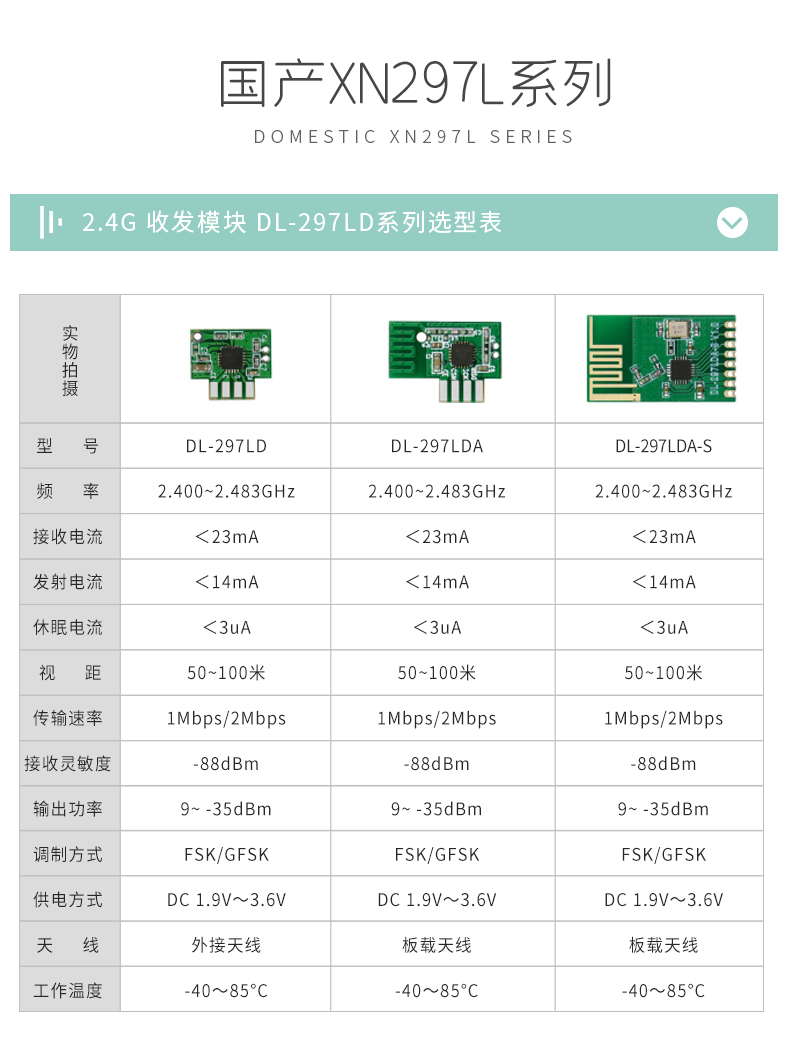

相关产品型号：DL-297LD 、DL-297LDA、DL-297LDA-S

智能浴霸控制盒组合（智能浴霸开关），智能浴霸控制盒是浴霸设备的中心枢纽，它可兼容大多数品牌的浴霸设备，内置了2.4G模块XN297L芯片方案，通过在浴霸设备里接入物联智能浴霸控制盒，就能实现APP远程控制与智能浴霸开关点对点控制。

之前的浴霸设备前要在卫生间内预留浴霸开关与布线空间，现在有了2.4g方案的浴霸控制盒组合后，这些问题都可以迎刃而解。只要在浴霸设备里接入2.4g浴霸控制盒就能实现无线控制，安装便捷，无需布开关线，还可以实现APP远程控制与智能浴霸开关操控方式。在APP上就可以实现对浴霸设备远程控制，取暖功能，启动浴霸单/双风机，使得整个卫生间温度均匀提升，人体舒适感较好。换气功能，能有效排除浴室的异味、湿气，保持空气清新。吹风功能，热风循环流动带动室内升温。照明功能，可作为浴室照明灯使用。

方案优点

1、成本造价低

无线的安装相对于有线安装，设备维护方便、故障诊断简单、节约了升级配线的成本。

2、产品易用性

具有分布式智能的集成无线传感器系统能够独立于操作者实现对操作过程的控制。

3、设备灵活性高

摆脱了电缆的约束，技术人员可以容易地配置各个采集点、控制点来灵活满足用户随机的需求，在生产当中简化了整个流程。

4、施工周期短

无线传感器系统可以通过节点的自组织和自配置功能迅速搭建成有效的通信网络。相比几天的铺线工作量，无线可能只需要半天或者几个小时就搞定了。

5、产品安全性

随着技术的发展和新威胁的不断出现，安全维护的升级能力是必不可少的。新的加密策略和隐蔽的数据传送预示着无线的安全级别将超过有线系统。

6、可集成MEMS技术

微机电系统(MEMS)在感知能力方面提供了巨大的应用前景和经济效益，而集成2.4G无线模块，传感器能够避免这种由于微型设备上附着大量电缆而导致的故障。随着无线传感器体积的继续缩小，这样的优势会呈现显着的增长趋势。
