BLE 5.3 + 2.4G PAN1070蓝牙模块 低功耗 | 高性价比 | 精工品质 | SoC芯片

在无线通信领域，BLE蓝牙模块凭借低功耗、高性价比、易部署、快速组网等核心优势，已成为短距无线通信的主流技术之一。其灵活的拓扑架构与成熟的协议栈设计，可广泛应用于消费电子、智能家居、智能穿戴设备、医疗健康、工业物联网（IIoT）、资产追踪等领域，为各类IoT终端提供稳定、高效的连接方案，是主流的无线通信技术之一。作为短距通信的中坚力量，BLE技术正赋能千行百业，构建更智能、更互联的物联网生态。在提升用户交互体验的同时，BLE技术持续推动短距通信生态的演进，为万物互联（IoT）时代奠定坚实的技术基石。

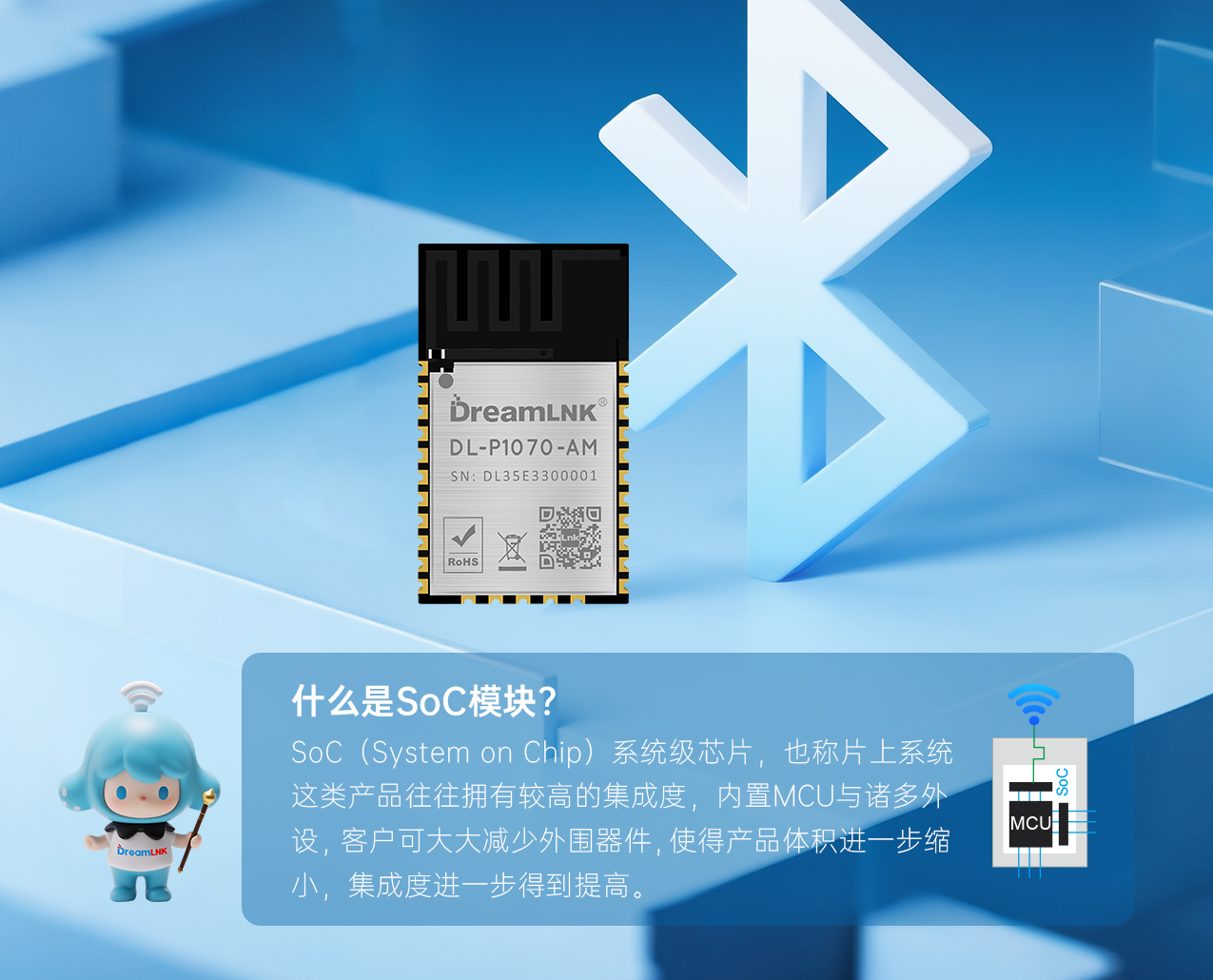

DL-PAN1070-AM 低功耗SoC蓝牙模块 专为短距物联网（IoT）应用而优化设计，它基于国产PAN1070芯片打造，以中高端射频性能为基础，重新定义行业性价比标准，在功耗、性能、成本三大核心维度实现极致平衡。该模块专为应对海量设备互联挑战而优化，精工制造确保稳定低功耗，让您的产品在无线连接领域更具竞争力，是广大蓝牙设备开发者们的理想选择。

  核心性能大揭秘

✅ 超低功耗：深度休眠电流，助力设备长效续航

接收电流：2.5mA，发射模式：8mA@0dBm，待机模式：0.3uA，休眠电流 5uA

✅ 国产化优势：自主可控供应链，价格比进口方案低30%+

✅ 高射频性能：接收灵敏度高达-99dBm，发射功率高可达9dBm，工作温度：-40 ~ 85℃，世界通用ISM频段2.400 ~ 2.483GHz，工作电压：1.8~3.6V，确保在不同的环境中实现稳定可靠的蓝牙连接。

✅ 稳定远距：BLE5.3协议+2.4G，100米增强传输距离，复杂环境抗干扰强

✅ 主从一体多连接 蓝牙模块的主从模式是指蓝牙设备在通信过程中可扮演不同的角色，即主设备(Master)和从设备(Slave)。多种工作模式：主设备模式、从设备模式、主从一体模式、广播模式等，多连接：主设备可以同时与多个从设备保持连接，管理这些连接的通信。

从模式：平时待机，等着别的设备来连接它，像个服务员。

主模式：主动去连接其他蓝牙设备，像个顾客。

切换自由：根据场景需要，随时在两种身份间切换，比如先当从机收数据，再变主机传数据。

主从一体既省成本又方便组网。智能家居的中继设备都用这种模块，比如既能连手机（当从机），又能连传感器（当主机）。

主从模式详解：

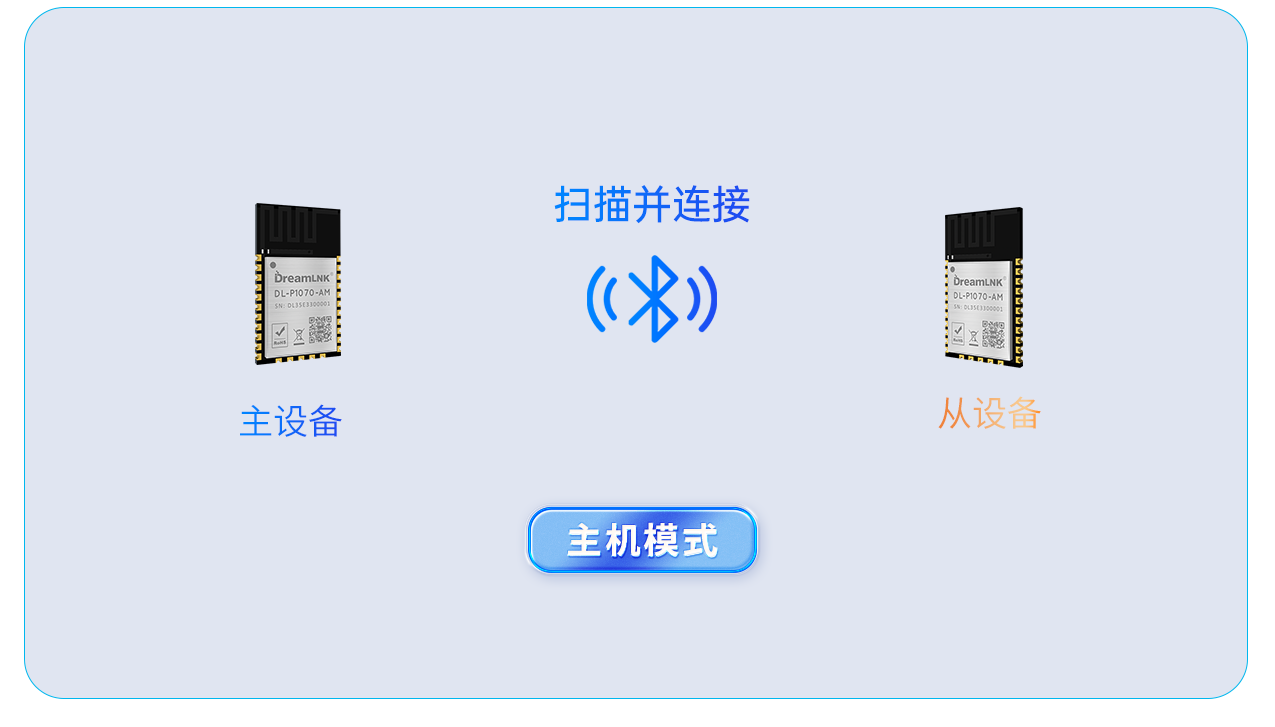

1. 主设备模式

功能：在主设备模式下，蓝牙模块能够主动搜索周围的从设备，并与其建立连接。主设备可以发送和接收数据，并且可以同时与多个从设备进行通信。

工作流程：

主设备通过扫描广播信号来发现从设备。

主设备发起配对请求，从设备接受并完成配对。

配对后，主设备可以向从设备发送数据，从设备也可以向主设备发送数据。

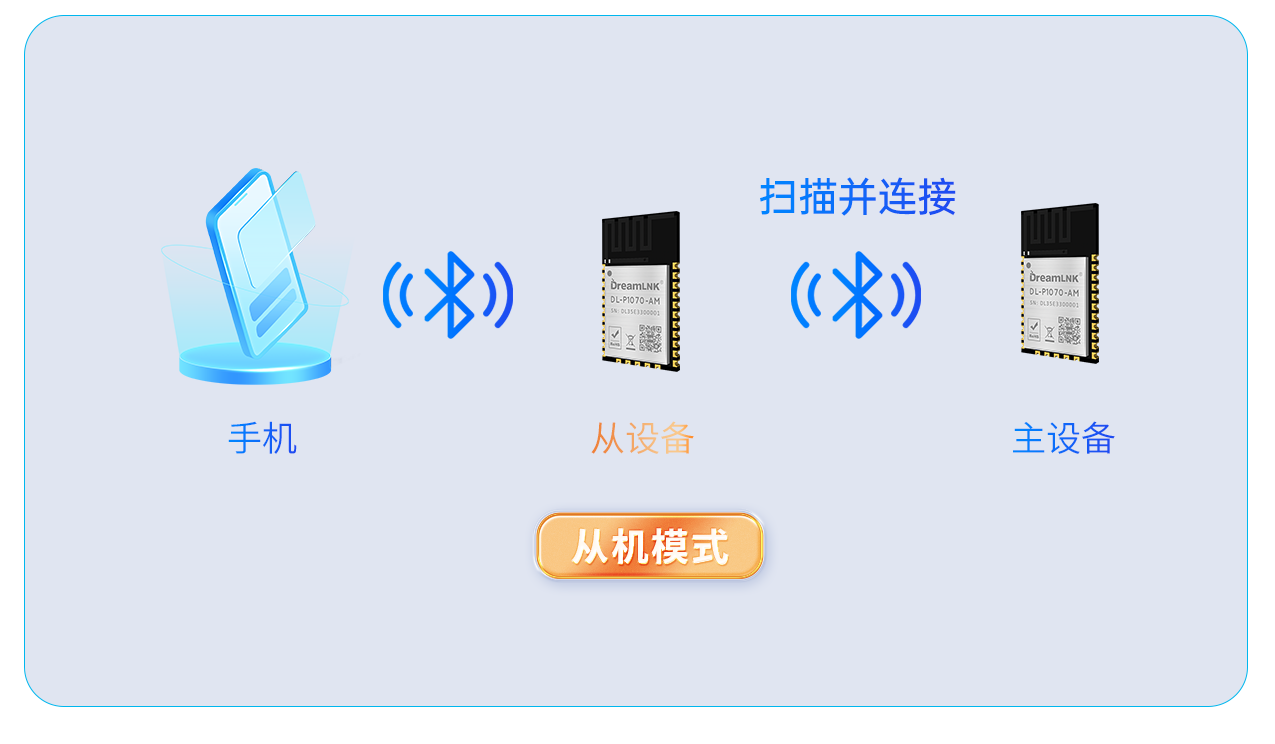

2. 从设备模式

功能：在从设备模式下，蓝牙模块只能被主设备发现并连接。从设备不能主动搜索或发起连接，只能等待主设备来建立连接。

工作流程：

从设备处于广播状态，等待主设备的发现。

主设备发现从设备后，发起配对请求。

从设备接受配对请求并完成配对。

配对后，从设备可以接收来自主设备的数据，但不能主动发送数据。

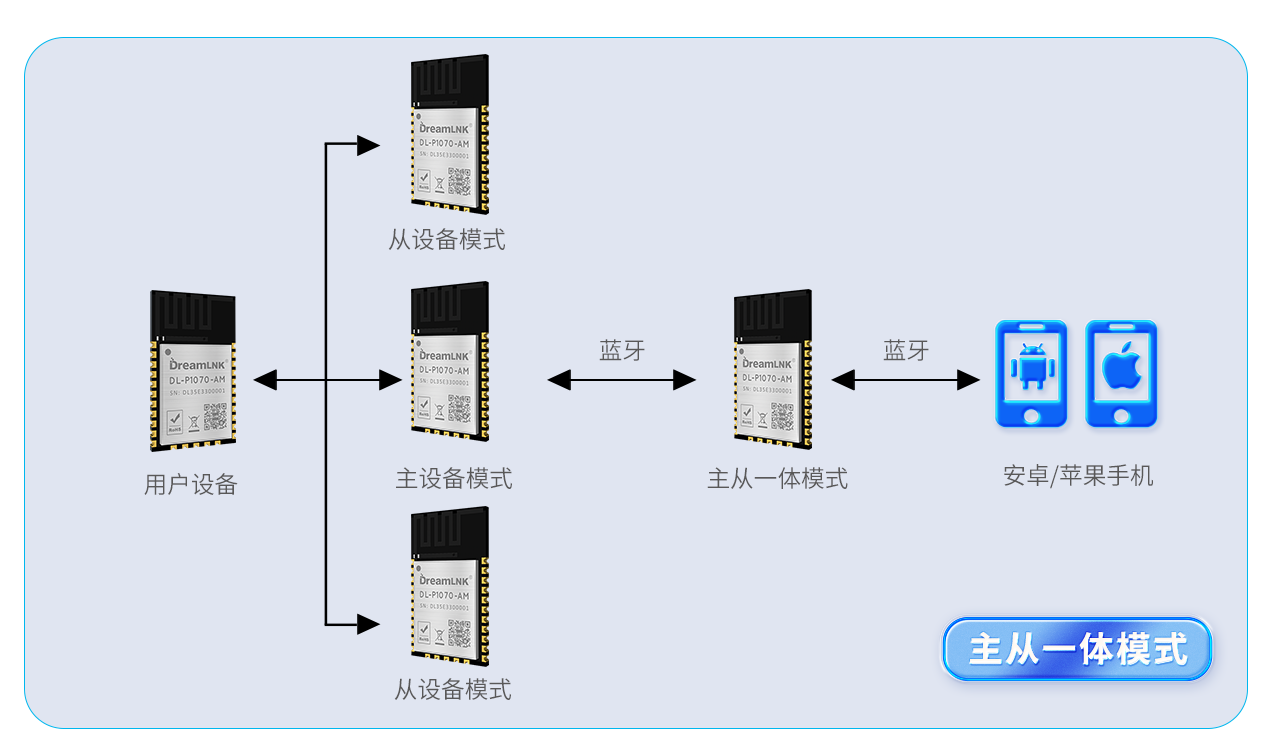

3. 主从一体工作模式

定义：主从一体工作模式是指蓝牙模块可以同时作为主设备和从设备。在这种模式下，蓝牙模块可以在两个角色之间切换。

应用场景：这种模式提供了极大的灵活性，使得蓝牙模块可以根据需要在主设备和从设备之间切换。

工作流程：

在从模式下，蓝牙模块等待其他主设备的连接。

需要时，蓝牙模块可以转换为主模式，向其他设备发起连接调用，提供了更高的灵活性和扩展性。

✅ BLE 5.3 + 2.4G 双模：

BLE5.3 的各种模式:1Mbps、2Mbps、500kbps、125kbps

2.4G 私有协议:1Mbps、2Mbps、500kbps、250kbps、125kbps，支持硬件ACK

同时支持蓝牙和2.4G无线接口两种无线连接方式。用户可以根据需要选择使用哪种连接方式，实现在不同设备之间快速切换。

例：当设备需要连接电脑时可以使用2.4G无线接口，而当需要连接平板电脑或手机时可使用蓝牙连接。这样就能够方便地在多个设备之间无缝切换，提高工作效率。

✅ 在开发便利性方面 二次开发使用Keil MDK 集成开发环境（IDE）,推荐使用 MDK v5.25 ~ v5.36 之间的版本,使用 J-Link SWD 的方式调试和烧录程序。PC上需要有 Python3 环境,推荐安装 Python 3.8 或以上的版本，因为例程在编译完成后调用 Post Build 脚本，实现一些特殊功能。可大幅缩短IoT产品的研发周期。提供多达19 个 GPIO 引脚以及多种通信接口，包括 UART、SPI 和 I2C，方便用户在实际应用中进行灵活配置。

✅ 高内存 采用48MHz Cortex-M0+, 512KB Flash 和 48KB SRAM，为复杂应用提供了充足的存储空间。市场大量验证，稳定可靠。

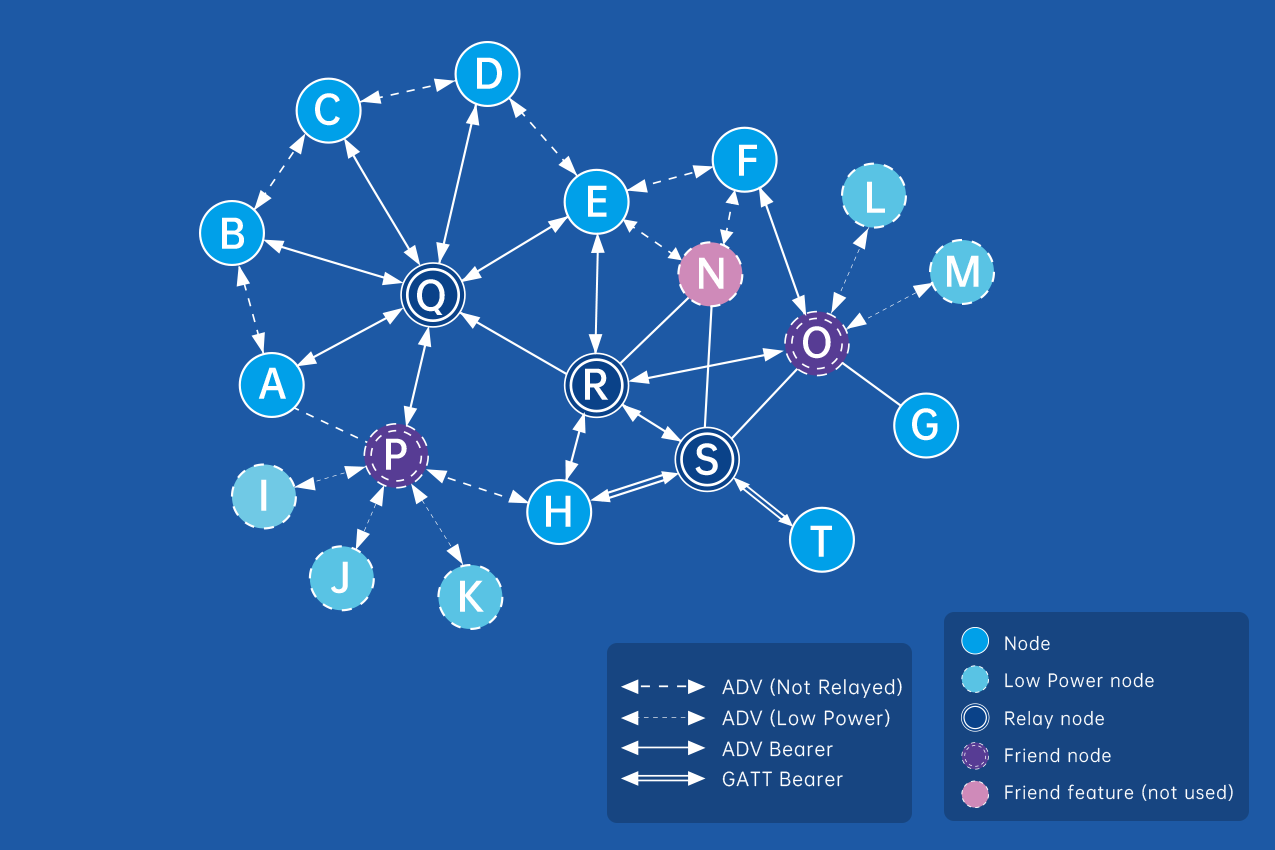

✅ 蓝牙Mesh 设备支持开发Mesh 自组网功能，支持大规模组网，SigMesh 特别提高了构建大范围网络覆盖的通信效能，将更加适用于楼宇自动化、智能家居，让数以万计个设备在安全、可靠、稳定环境下进行信息传输。

DL-PAN1070-AM支持BLE Mesh协议下的Friend、LowPower、Proxy、Relay等多节点特性，是打造短距IoT网络的理想选择之一。不仅可简化BLE设备制造商开发流程，还可助力其产品快速上市抢占市场！

  精准赋能IoT行业的核心应用

（1）智能家居（最大应用市场之一）

智能门锁（蓝牙开锁+ 手机联动）

智能照明（蓝牙Mesh组网，如飞利浦Hue）

家电控制（空调、窗帘、插座等）

传感器网络（温湿度、门窗磁传感器）

智能打印:蓝牙打印机、错题打印机等

（2）可穿戴设备 & 医疗健康

智能手表/手环（心率、血氧监测 + 手机同步）

VR设备/游戏手柄（可同时连接手柄、耳机等外设，依赖BLE）

医疗健康设备（血糖仪、血压计、助听器等）

（3）资产追踪 & 室内定位

蓝牙信标（Beacon）：商场导航、博物馆导览

物品防丢器（如AirTag类产品）

工业资产追踪（仓库货物管理、工具定位、电子标签）

（4）工业物联网

工业传感器设备（监测设备状态或环境参数，上传同步数据）

无线HMI（人机交互）（蓝牙控制面板）

自动化控制（PLC无线通信替代有线RS485）

智能仓储（环境适应性要求高）

无线抄表（热能采集，表计测量）

（5）新零售 & 智慧城市

电子价签（超市动态价格更新，年需求超亿片）

共享设备（共享单车、充电宝的蓝牙解锁）
