8路开关量模块 FSK超远距离 接收端低功耗

模块介绍：

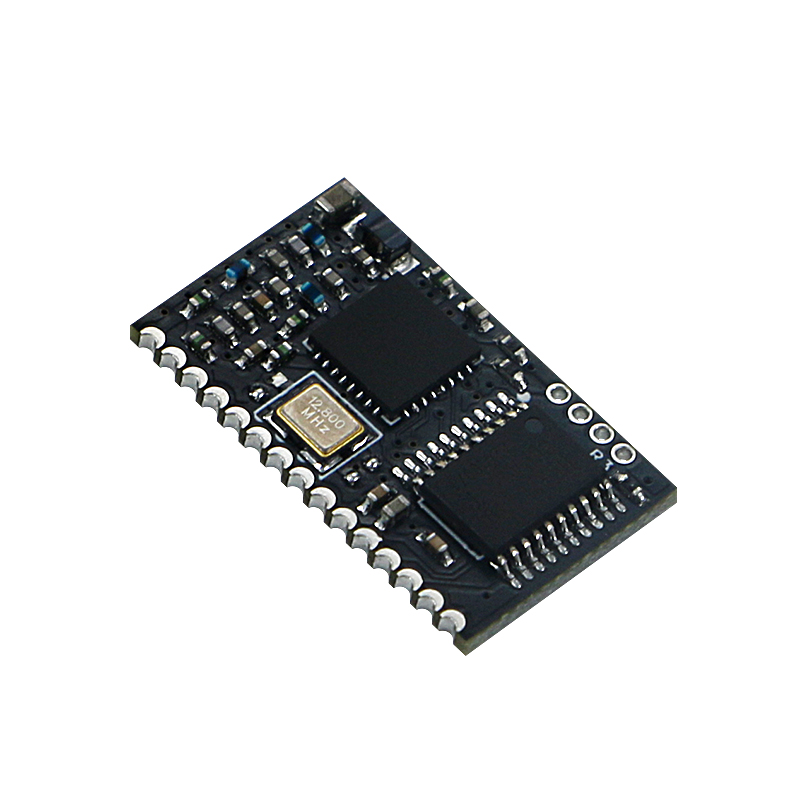

DL-A7149K8 开关量模块是一款低成本、小体积、高灵敏度、远距离的多路开关量输出的模块。客户不需要设计复杂的底层驱动软件，也无需定义收发通讯协议和键值定义，我司已经在内部设计了对码、遥控、低功耗、同频干扰技术优化，在产品中应用仅仅需要外接必要的输入按键和输出负载、对码按键、对码指示灯等，无需要做任何编程，即可使用。

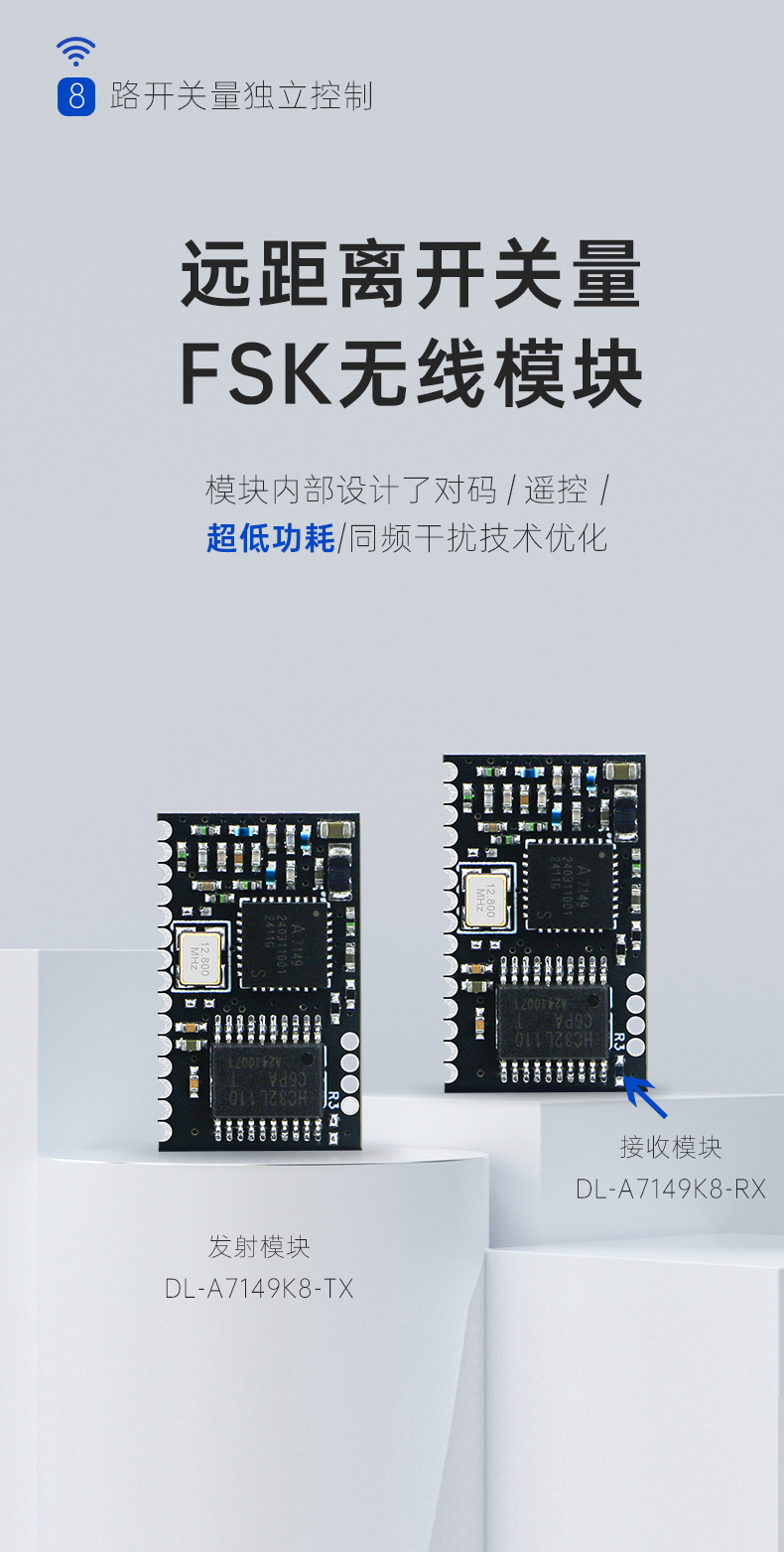

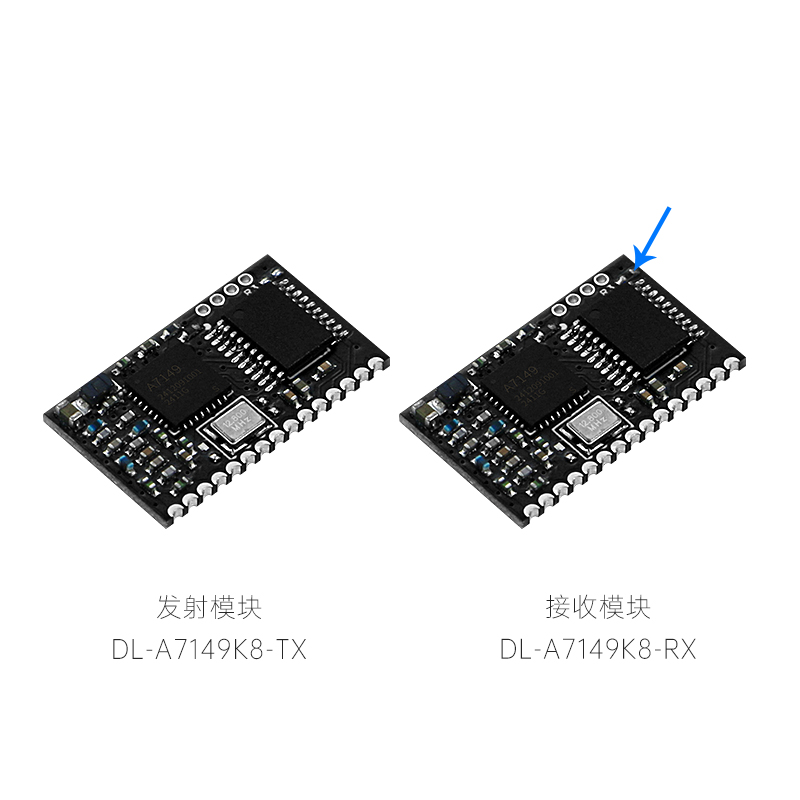

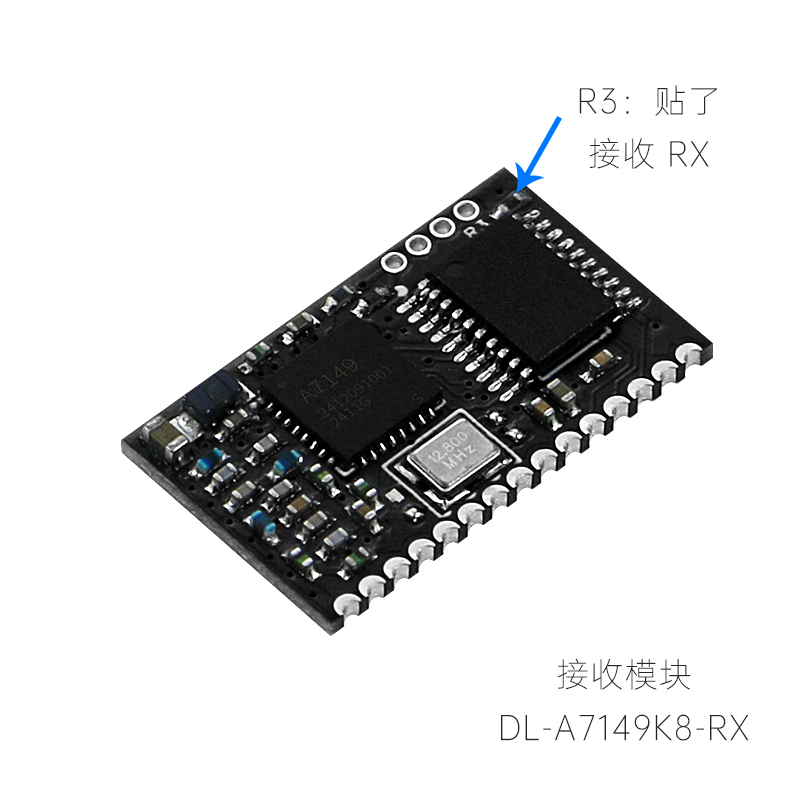

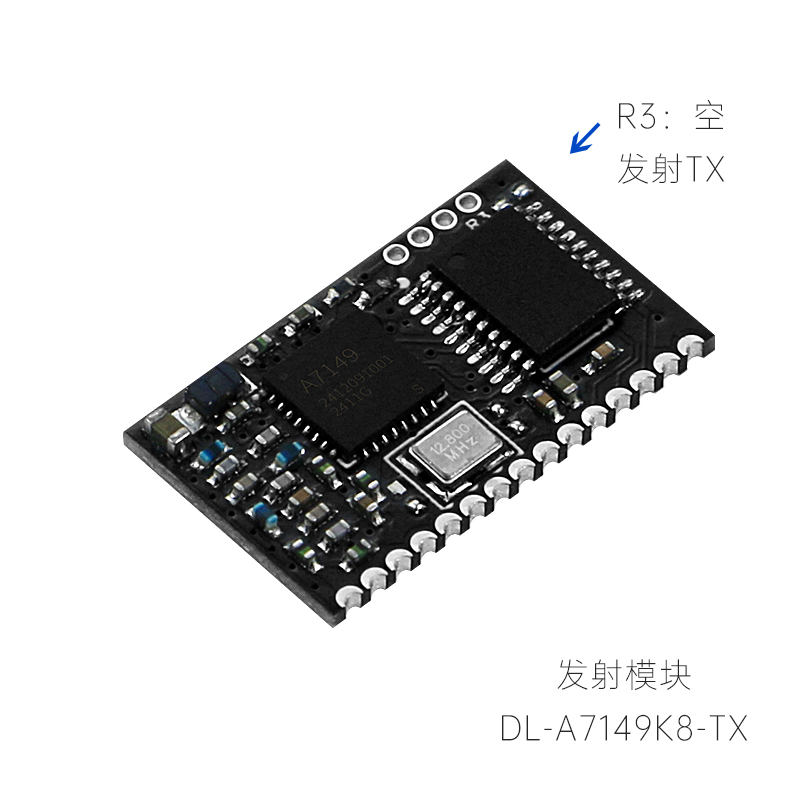

DL-A7149K8-S 开关量模块分两种版本, DL-A7149K8-S-TX是发射模块，DL-A7149K8-S-RX是接收模块，发射模块触发后自动进入休眠,接收模块具有正常和低功耗模式，专为电池供电系统开发能实现无线接收功能和低功耗的要求。模块使用方式通过高低电平触发：发射模式按键被触发后，接收模块对应的输出端口即可输出电平信号，标准模块具有 8 路独立控制信号，发射端8个按键分别对应接收模块的 8 路信号输出。可实现单路遥控，也可实现多路同时遥控。

模块IO端口的输出信号可直接给MCU提供开关量电平, 或者驱动小负载信号,而高亮LED、继电器、马达 等较大负载只需要提供外围驱动电路即可使用。程序做了干扰处理, 使用非常方便简单, 多套产品可以同时使用而互不干扰。

模块特点：

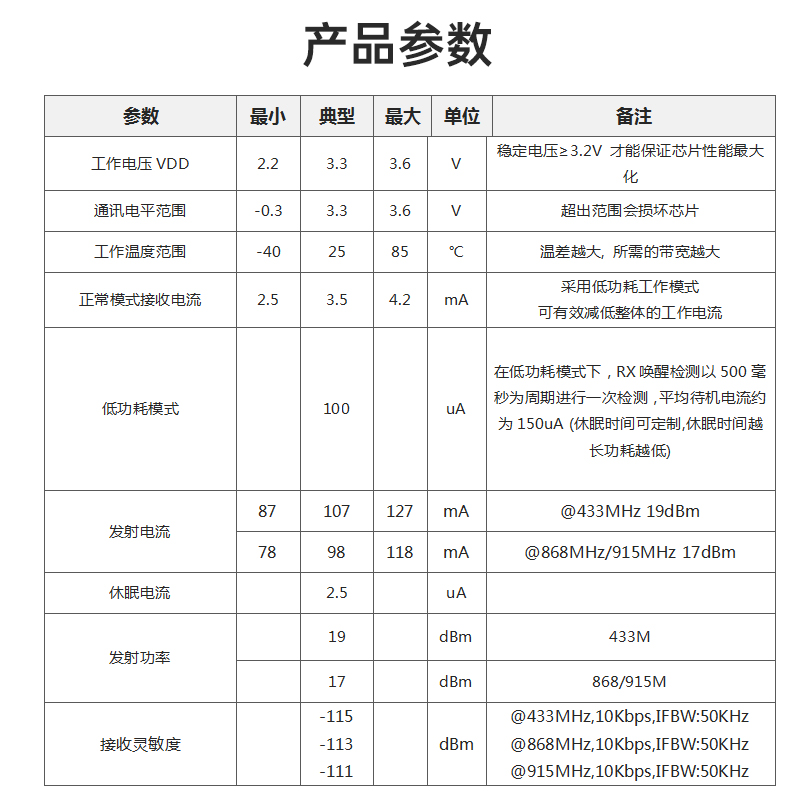

硬件特性：

●   模块工作频段: 433Mhz, 868MHz, 915MHz；

●   RX可以选择正常模式和空中唤醒模式, 降低接收平均电流；

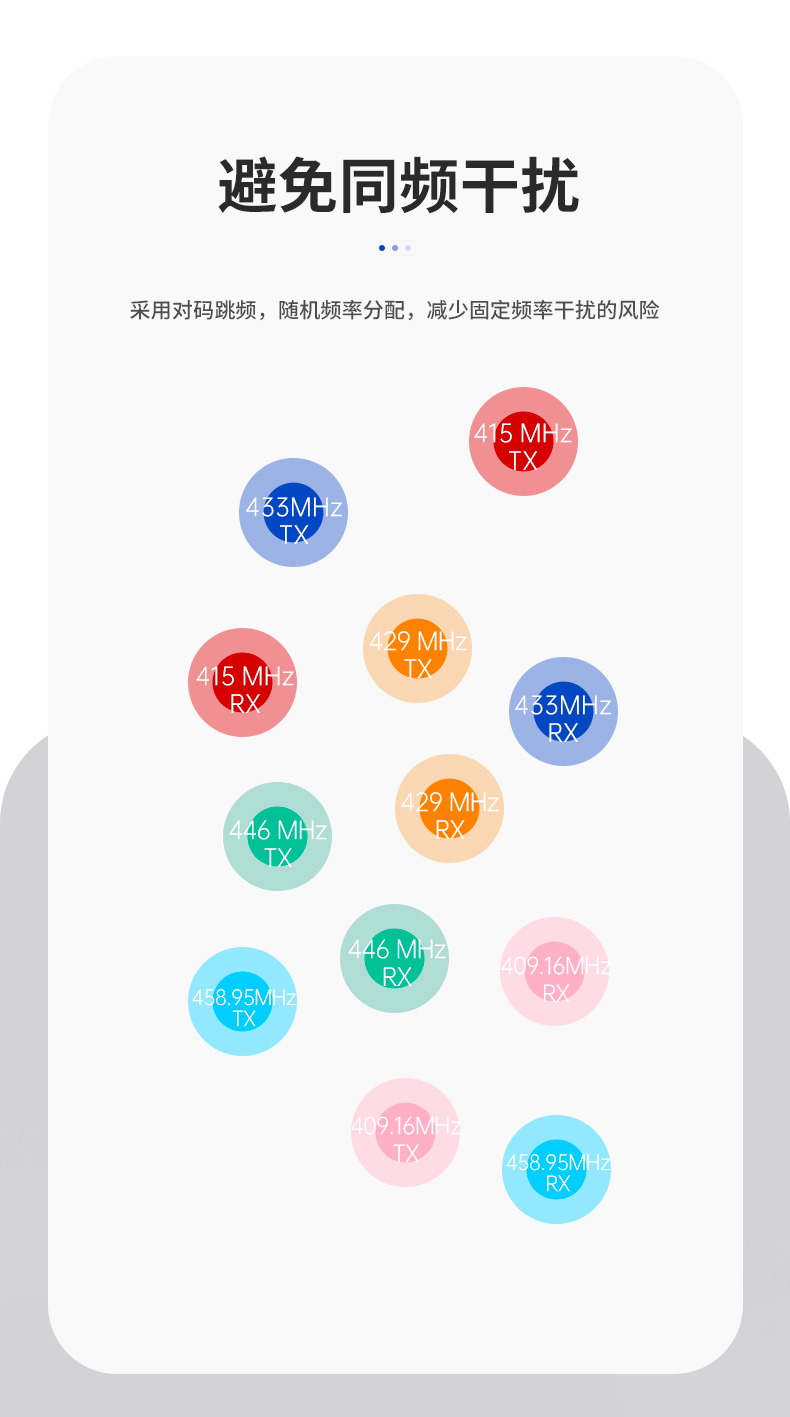

●   采用对码跳频，随机频率分配，减少固定频率干扰的风险；

●   高度集成，小体积，超低功耗设计，适合低功耗应用场景；

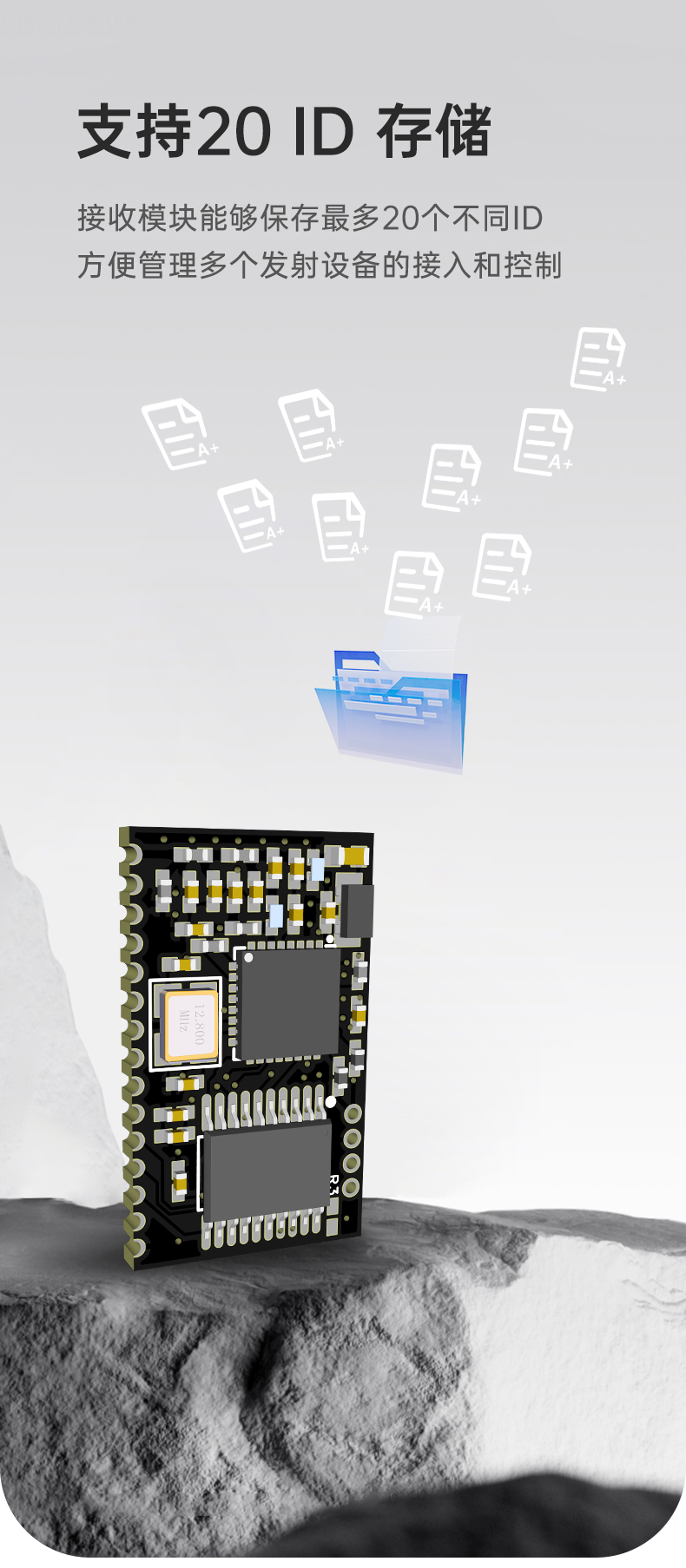

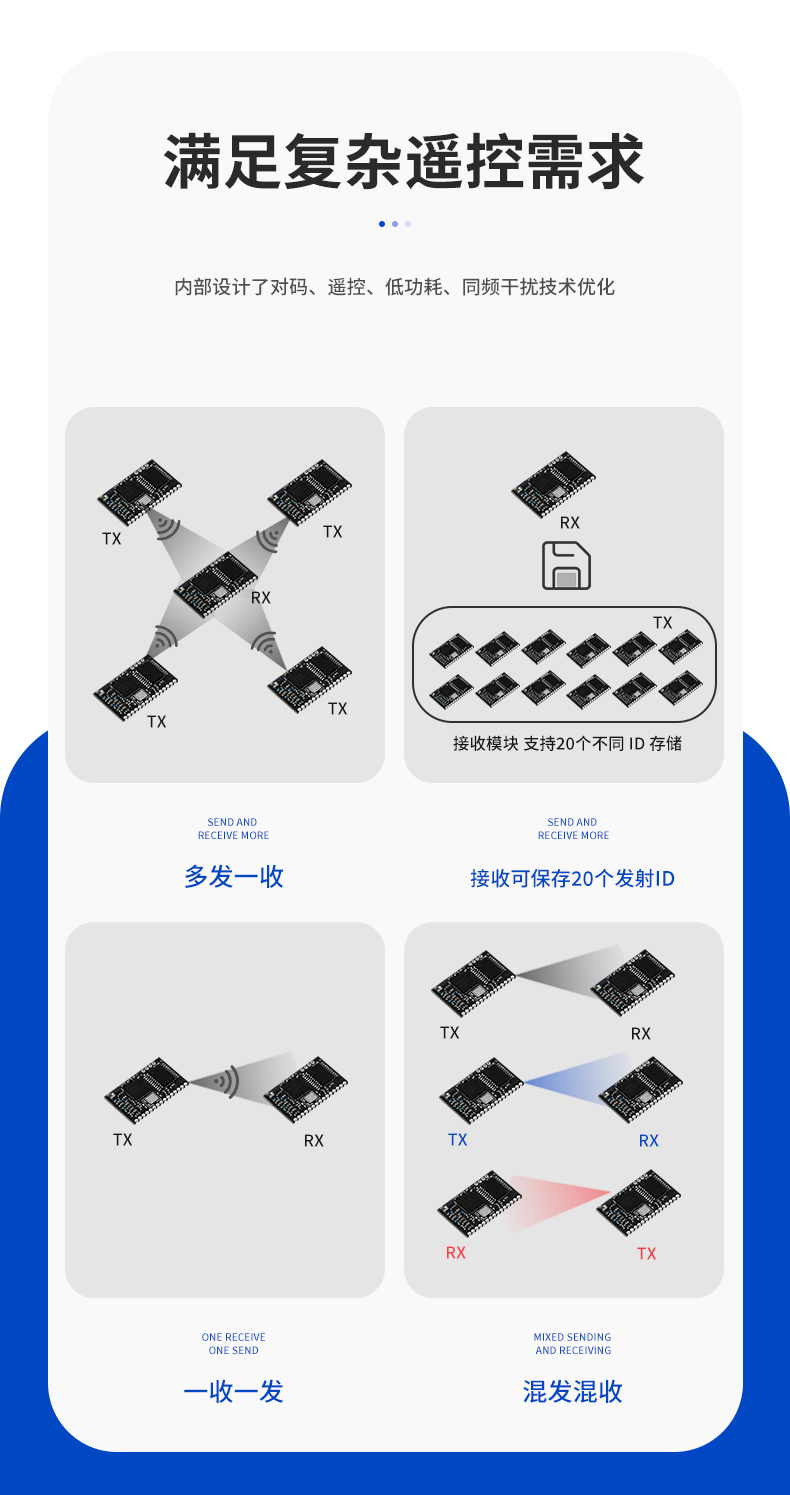

●   支持多ID存储，接收模块能够保存最多20个不同ID，方便管理多个发射设备的接入和控制；

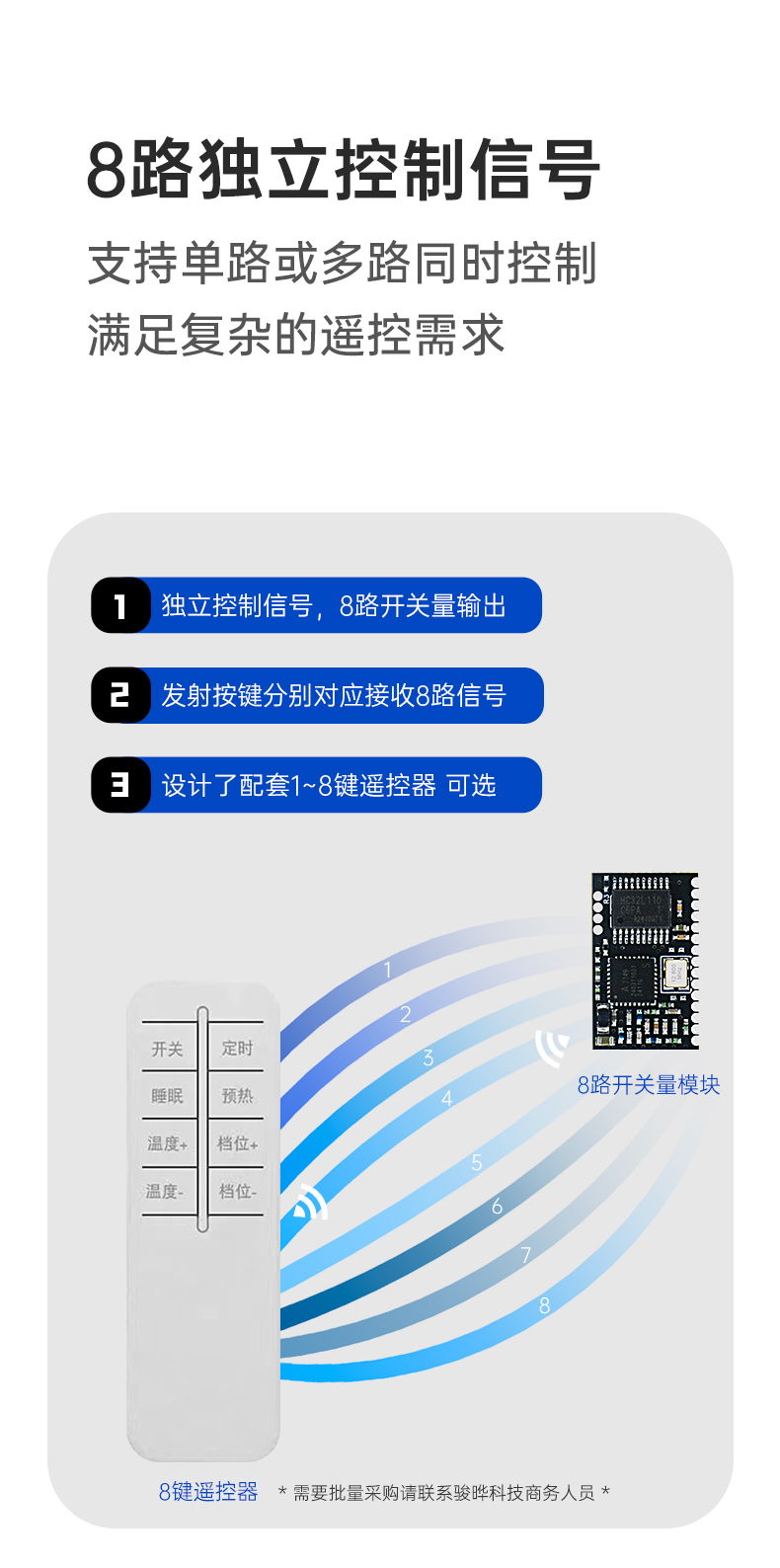

●   多路独立控制，8路开关量输出，支持单路或多路同时控制，满足复杂的遥控需求；

●   简单易用，无需编程，用户只需连接所需的按键、负载等外围设备即可使用。

应用领域：

●   电动车多路控制器

●   多路输入、输出开关量控制

●   多路吊灯、灯饰遥控控制

●   无线抄表

●   无线多路开合控制器

●   多路电平控制电路

●   智能楼宇、智能建筑

●   智能开关

产品说明书

【用户手册】DL-A7149K8‍ 8路开关量 超远距离低功耗规格书V1.0

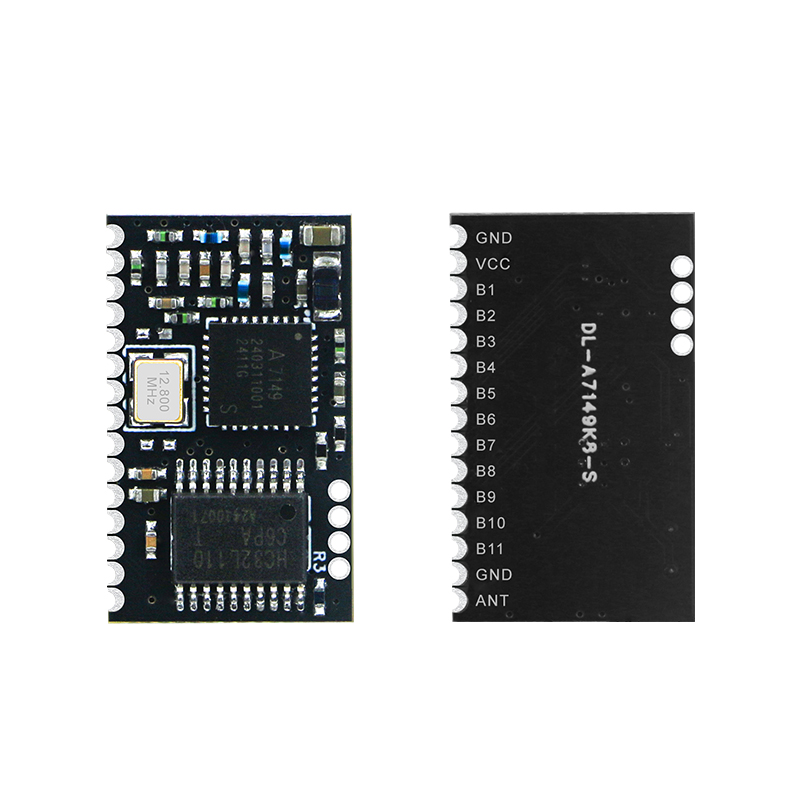

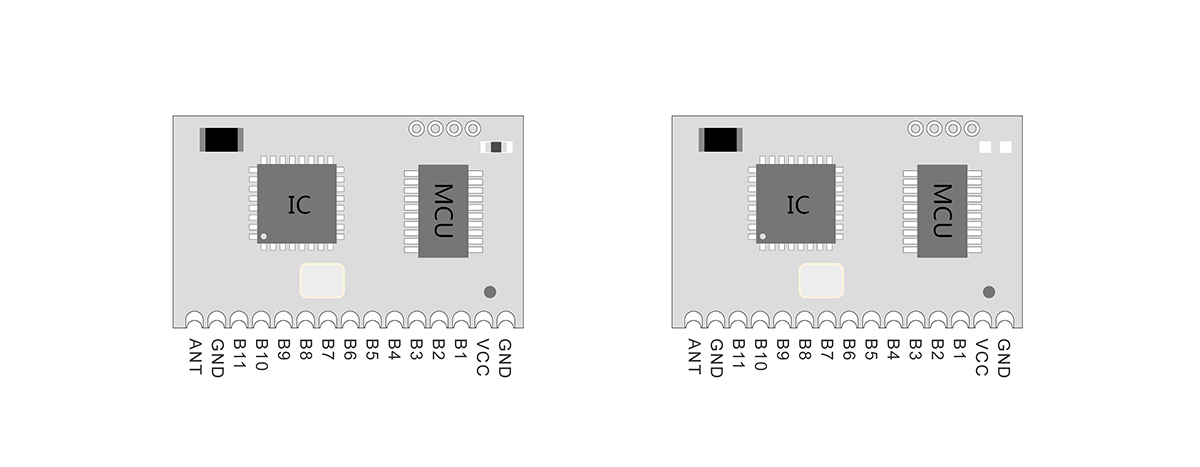

引脚定义：

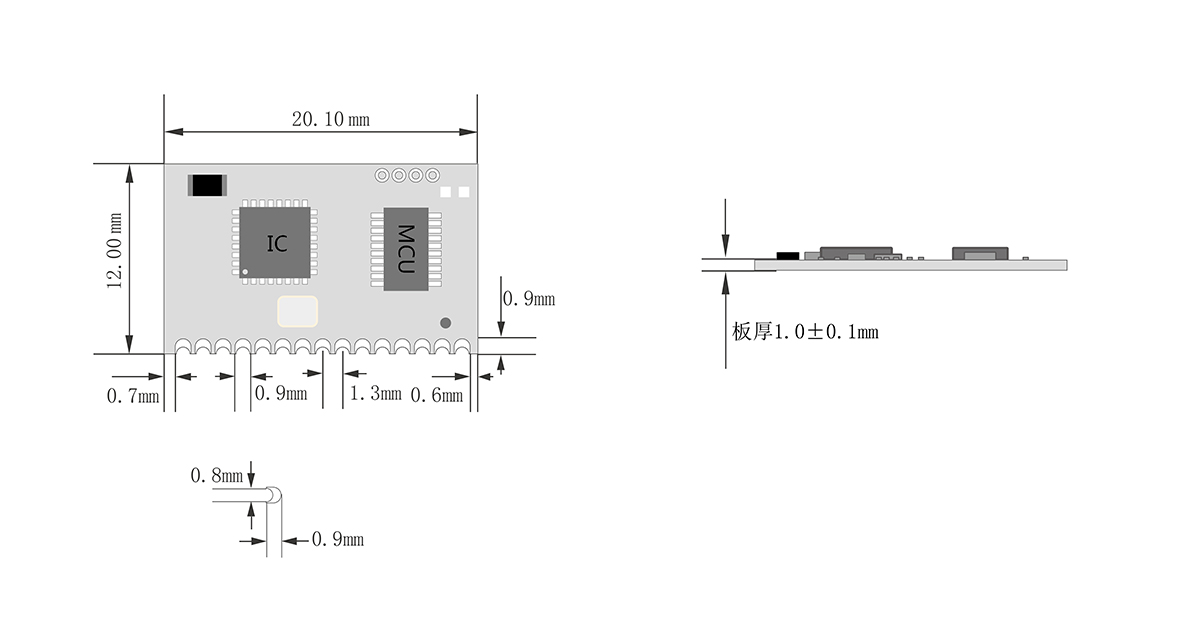

产品尺寸：
